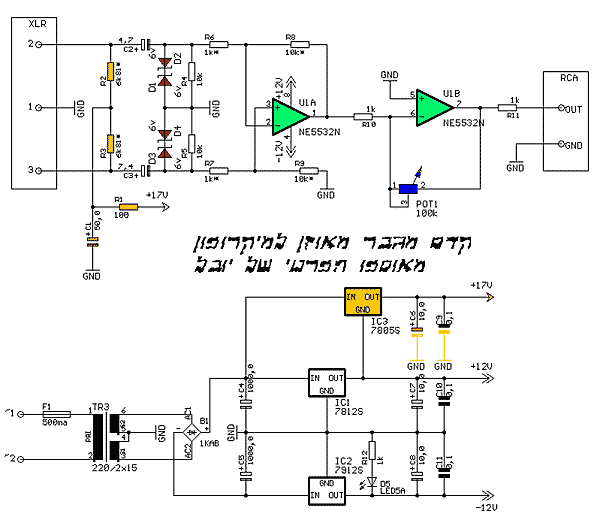

יוחאי שלום כמו שהבטחתי מצ"ב סכמה לפראאמפ
מקצועי אך פשוט
שים לב למספר פרטים:
בשרטוט יש 2 סכמות העליונה היא המגבר והתחתונה זהו הספק, לא חשוב כמה מגברים תבנה, הספק הוא יחיד ומפעיל את כל המגברים
הנגדים R1 R2 R3 הקבלים C1 C6 C9 ו IC3משמשים לאספקת מתח פאנטום להפעלת קונדנסרים, אם אין לך קונדנסרים כאלה אתה יכול לוותר עליהם.
הדיודות 1-4 משמשות כהגנה מפני כניסת מתח חיצוני שעלול להזיק למעגל גם אותן אין חובה להרכיב
ממיספרים בצד שמאל למעלה מסמנים את מיספרי הרגליים של פלג הXLR לחיבור המיקרופון, במיקרה שאתה רוצה (וחבל מאוד)
להשתמש בחיבור PL החיבורים הם כך: ( בשקע סטריאו) נקודה מס'1 לגוף הפלג הרגל הצמודה לאום ההידוק נקודה 2 לקצה (הרגל המרוחקת ביותר מהאום) ונקודה 3 ברגל המרכזית
הפוטנציומטר POT1 משמש לכיוון ההגבר(GAIN)
רצוי שיהיה לוגריטמי,במידה והישגת פוט' של 50K החלף את R10 ל-470 אום
הנגדים כולם הינם נגדים מדויקים אולם לצרכיך יספיק דיוק של5%
כ"כ הרבה הוראות הייתי מסיים כבר לבנות את זה............... בהצלחה !!!!!!!
