[הטיפ השבועי] - החלפת מגן (ספוג) פנימי ב SM-58
הודעה פורסם: רביעי 07 נוב',12 12:17
אז נכון שה SM-58 הוא סוס עבודה, אבל גם סוסים צריכים טיפול 100,000...

נקודת תורפה של המיק' היא הספוג שמודבק בחזית הקפסולה ומשמש כ'פופ' פילטר ומגן לממברנה.
לאורך זמן, ועקב חשיפה ללחות מוגברת הספוג האמור נוטה לאבד את גמישותו ולכן נדחס ו/או מתפורר.
כמובן שבמצב כזה יש פגיעה משמעותית בהיענות של הקפסולה/מיק' עקב פגיעה במעבר האוויר בפילטר
וכן ייתכנו רעשים טפיליים עקב חת' ספוג רופפות.

אם יש לכם SM-58 בן 10 שנים או יותר, סביר שהגיע הזמן לבצע את הטיפול המוצע.
התיקון מודגם על מיק' אלחוטי אבל הקפסולה היא אותה קפסולה כמו ב 58 הידני.

הקלק על התמונה לצפיה בגודל מלא
הקלק על התמונה לצפיה בגודל מלא

הערות כלליות:
1. יש בצע את ההחלפה רק במידה והספוג המקורי אכן סיים את חיו.
2. הטיפול המתואר לא לביצוע בידי בעלי לב חלש, ראיה ככה/ככה וידיים שמאליות או אמצעיות...
3. נדרשת יד (ימנית...) יציבה, ראייה טובה והבנה טובה של שלבי העבודה.
4. נדרשת סביבת עבודה נקייה, נוחה ומוארת היטב וכן כלי עבודה טובים וחדים מהסוג המתואר. זאת לא עבודה לסכין יפאני 'גדול'.
5. נדרשת זהירות מיוחדת עקב העבודה בקרבת הממברנה.

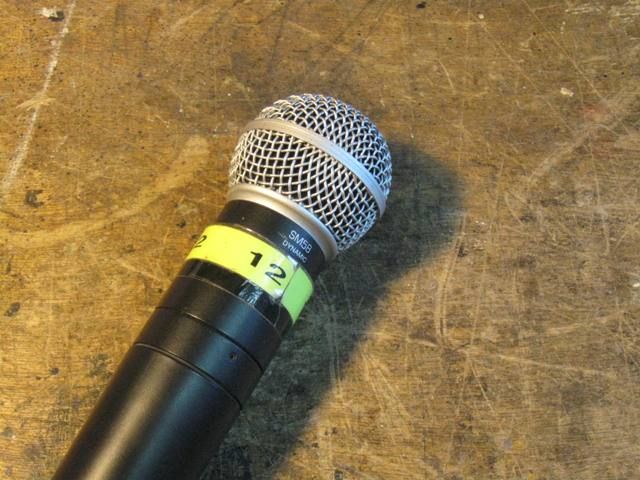

נסיר את הגריל הרשת החיצוני ונבדוק את מצב הספוג. כאן הוא גם כבר הפך להיות בית גידול לכל מני מיקרואורגניזמים... #faint

הקלק על התמונה לצפיה בגודל מלא
הקלק על התמונה לצפיה בגודל מלא

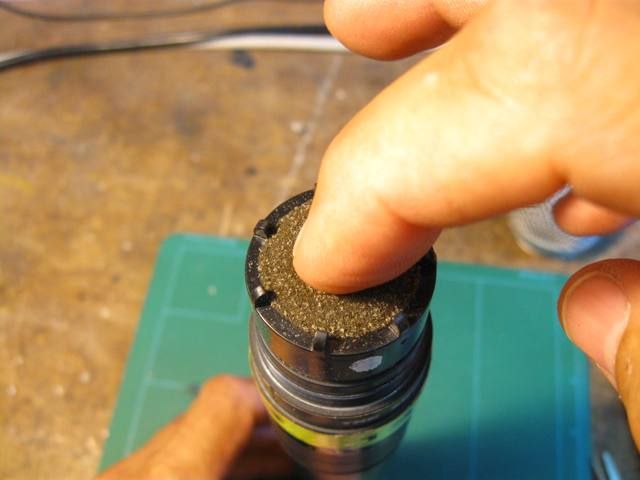

נלחץ קלות ממש במרכזו (ששם יש תמיכה אחורית ולא בהיקף ששם יש חורים ואם הספוג גמור, הוא נדחף לתוכם) עם האצבע.

הקלק על התמונה לצפיה בגודל מלא
הקלק על התמונה לצפיה בגודל מלא

אם הספוג חוזר ומתרומם אח"כ למצבו המקורי, הוא תקין ואין צורך בהחלפתו.

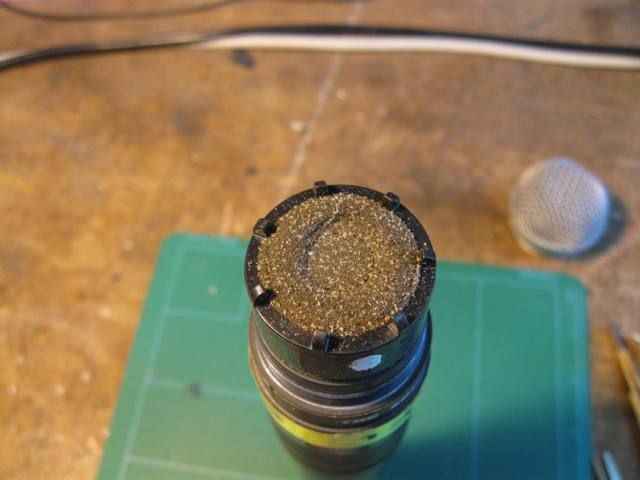

אם הוא נמעך ולא חוזר למצבו (כבתמונה הבאה), וכמובן אם הוא כבר מפורר או חסר בחלקו – עבור לשלב הבא.

הקלק על התמונה לצפיה בגודל מלא
הקלק על התמונה לצפיה בגודל מלא

בעזרת סכין חובבים (Exacto או תואם, או סכין יפאני קטן עם להב 30 מעלות) מחודדת וחדה/חדשה, יש להפריד בזהירות את הספוג ממשטח המגן הקדמי של הממברנה.
הספוג המקורי מולחם למקומו (באולטראסאונד) בהיקפו ובעיגול הפנימי. יש להיכנס עם הלהב בין הזיזים שבהיקף, בזוית שטוחה עד לסימן/עיגול ההדבקה הפנימי של הספוג
ולבצע את החיתוך באיטיות ובמשיק למשטח עד להפרדה מלאה של הספוג.

הקלק על התמונה לצפיה בגודל מלא
הקלק על התמונה לצפיה בגודל מלא
הקלק על התמונה לצפיה בגודל מלא
הקלק על התמונה לצפיה בגודל מלא
הקלק על התמונה לצפיה בגודל מלא
הקלק על התמונה לצפיה בגודל מלא

תוך כדי ההתקדמות בחיתוך יש להפוך את המיק' כך שחתיכות הספוג ייפלו לשולחן ולא לתוך החורים שבמגן הממברנה.
אפשר גם להיעזר בשואב אבק (על עוצמה נמוכה) ולבצע את החיתוך הנ"ל קרוב לפייה שלו כך שכל מה שמשתחרר ייאסף אל השואב.

בסיום יש להפוך את המיק' ולהבריש בעדינות את המשטח שממנו הוסר הספוג:

הקלק על התמונה לצפיה בגודל מלא
הקלק על התמונה לצפיה בגודל מלא

יש לוודא שלא נפלו חלקי ספוג למרווח שבין מגן הממברנה והממברנה! כך הקפסולה מוכנה לספוג החדש:

הקלק על התמונה לצפיה בגודל מלא
הקלק על התמונה לצפיה בגודל מלא

כעת ניקח ספוג דק ואוורירי בעובי של כ 4 מ"מ ונגזור פילטר חדש בקוטר מעט יותר גדול מזה הפנימי של מעגל הזיזים.

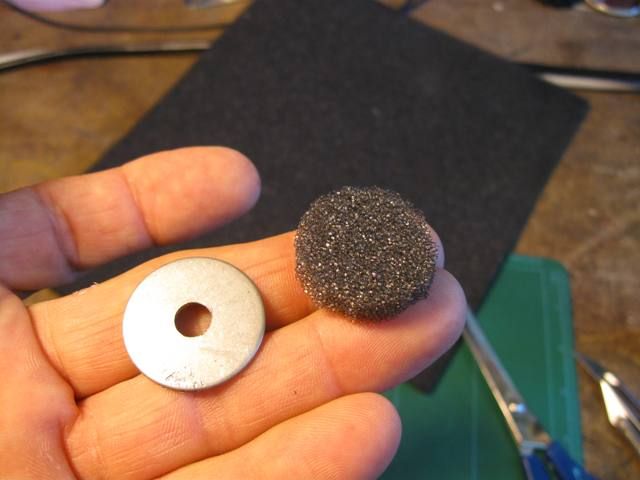

כשבלונה לחיתוך לקחתי דסקית מתכת בקוטר המתאים, ובעזרתה חתכתי את עיגול הספוג.

הקלק על התמונה לצפיה בגודל מלא
הקלק על התמונה לצפיה בגודל מלא
הקלק על התמונה לצפיה בגודל מלא
הקלק על התמונה לצפיה בגודל מלא

נוודא שהספוג החדש מתאים יפה למקומו:

הקלק על התמונה לצפיה בגודל מלא
הקלק על התמונה לצפיה בגודל מלא


כעת נשים מספר טיפות קטנות של דבק מהיר (Super Glue) על עיגול/סימון ההדבקה הפנימי המקורי וכן בנקודות בהיקף:

הקלק על התמונה לצפיה בגודל מלא
הקלק על התמונה לצפיה בגודל מלא

נניח את עיגול הספוג החדש במקומו:

הקלק על התמונה לצפיה בגודל מלא
הקלק על התמונה לצפיה בגודל מלא

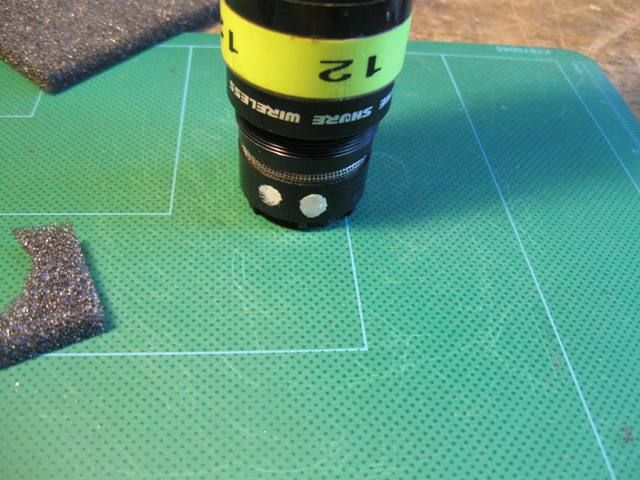

ונהפוך את המיק' ונעמיד אותו על ראשו כך שמשקל המיק' מהדק את הספוג למקומו בזמן התמצקות הדבק.

הקלק על התמונה לצפיה בגודל מלא
הקלק על התמונה לצפיה בגודל מלא

נמתין כדקה וזהו. הספוג החדש מורכב, ובהזדמנות זו גם נשלוף ונרחץ (מים פושרים וסבון כלים) את הספוג הפנימי של הגריל...

הקלק על התמונה לצפיה בגודל מלא
הקלק על התמונה לצפיה בגודל מלא
הקלק על התמונה לצפיה בגודל מלא
הקלק על התמונה לצפיה בגודל מלא
#smile
_________________
... http://boniton.co.il הגברה,תאורה ותיקונים
http://bt-12.com The Balanced Tilters...
בונה מורשה לארגזים שופריים של http://billfitzmaurice.net/
kimchy
S.Supporter
הצטרף: 28 מאי 01
הודעות: 7865
מיקום: תל אביב
הודעה פורסם: רביעי 07 נוב',12 13:32
כל חברי האתר, איש איש בתורו, צריכים לברך אותך על המקצוענות וההשראה
ובעיקר על השיתוף והרצון הטוב. #clap
shaul naim
Act Compatible
הצטרף: 30 מרץ 07
הודעות: 212
לכל דור יש את הנמרוד שלו !
הודעה פורסם: רביעי 07 נוב',12 14:08
אשרי שזכינו לנמרוד

שאול נעים מוסיקאי #read
giraffe
תומך
הצטרף: 14 ספט' 05
הודעות: 824
מיקום: חדרה !?!?
אתה אלוף נמרוד!
הודעה פורסם: רביעי 07 נוב',12 16:03
מקצוען אמיתי
ומורה מעולה. תודה תודה.
#sorry
_________________
"אנשים רצו דמוקרטיה ? נו, הם קיבלו...."
Smilan
הצטרף: 18 אפר' 03
הודעות: 196
מיקום: פלורנטין
הודעה פורסם: שלישי 08 מרץ,16 18:48
תודה רבה ראובן, איפה קונים ספוג בעובי 4מ"מ?
האם ספוג באובי הזה יתאים גם לכיסוי גריל פנימי של AKG12, או שצריך משהו דק יותר?
