חיבור טורי
הודעה פורסם: רביעי 09 ספט',15 11:23
אני רוצה לחבר 2 מאווררים של 5V לשנאי של 10V
האם כך צריך לחבר אותם?
תודה

הקלק על התמונה לצפיה בגודל מלא
הקלק על התמונה לצפיה בגודל מלא
_________________
MilliSecond Decisions
--------------------------
המציג אינו שחקן
nimrod
Supporter
הצטרף: 01 אוג' 01
הודעות: 3887
מיקום: בצומת של אלקטרוניקה, חשמל, רמקולים ומוזיקה
כן, אבל...
הודעה פורסם: רביעי 09 ספט',15 11:33
חשוב ששני המאווררים יהיו זהים.
אחרת המתח לא יתחלק שווה ביניהם והם לא יתפקדו באופן שווה.

#smile
_________________
... http://boniton.co.il הגברה,תאורה ותיקונים
http://bt-12.com The Balanced Tilters...
בונה מורשה לארגזים שופריים של http://billfitzmaurice.net/
  m.s.d
Act Compatible
הצטרף: 04 נוב' 03
הודעות: 1566
מיקום: הפרדס של חנה
הודעה פורסם: רביעי 09 ספט',15 12:13
תודה רבה
הם זהים לחלוטין
#thankyou
_________________
MilliSecond Decisions
--------------------------
המציג אינו שחקן
t-kol
S.Supporter
הצטרף: 05 נוב' 01
הודעות: 2949
מיקום: אשדוד ו גן-יבנה
הודעה פורסם: רביעי 09 ספט',15 12:14
נכון !
ולהקפיד על הקוטביות בחיבור הטורי,
ה פלוס של האחד ל מינוס של השני
כך שנותרו שני חוטים מיוס של מאוורר אחד למינוס של ספק הכח
והפלוס מהמאוורר השני לפלוס של ספק הכוח !
להשתמש כמובן בספק DC ולא בשנאי AC
המסוגל לספק לפחות 30% זרם יותר ממה שדורש המאוורר
- בחיבור טורי הזרם שדרך מאוורר אחד זה אותו זרם שעובר גם במאוורר השני !
_________________
ציוד הגברה-המומחיות שלנו, מעבדות תיקונים לציוד אודיו מקצועי T-KOL 08-8524785 / 054-4282553
http://shop.ebay.com/merchant/huckyts
nimrod
Supporter
הצטרף: 01 אוג' 01
הודעות: 3887
מיקום: בצומת של אלקטרוניקה, חשמל, רמקולים ומוזיקה
הודעה פורסם: רביעי 09 ספט',15 12:20
רק עכשיו שמתי לב לצבעי החוטים... המנוע הימני לא מחובר נכון. צ"ל בקוטביות הפוכה.
ה + שלו צריך לקבל מה + של ספק הכח, ה - שלו מתחבר ל + של המנוע השמאלי,
וה - של השמאלי מתחבר ל - של ספק הכח.

... כמו שיובל כתב!

#smile
_________________
... http://boniton.co.il הגברה,תאורה ותיקונים
http://bt-12.com The Balanced Tilters...
בונה מורשה לארגזים שופריים של http://billfitzmaurice.net/
  m.s.d
Act Compatible
הצטרף: 04 נוב' 03
הודעות: 1566
מיקום: הפרדס של חנה
הודעה פורסם: רביעי 09 ספט',15 12:44
אוקיי הבנתי את עניין הקוטביות
אבל לא כלכך הבנתי את עניין הזרם, יש לי שנאי עם בורר מתח מ-3V עד 12V
אני צריך לכוון אותו ל 10V או ל-5V?
_________________
MilliSecond Decisions
--------------------------
המציג אינו שחקן
t-kol
S.Supporter
הצטרף: 05 נוב' 01
הודעות: 2949
מיקום: אשדוד ו גן-יבנה
הודעה פורסם: רביעי 09 ספט',15 13:00
10 !
_________________
ציוד הגברה-המומחיות שלנו, מעבדות תיקונים לציוד אודיו מקצועי T-KOL 08-8524785 / 054-4282553
http://shop.ebay.com/merchant/huckyts
nimrod
Supporter
הצטרף: 01 אוג' 01
הודעות: 3887
מיקום: בצומת של אלקטרוניקה, חשמל, רמקולים ומוזיקה
תלוי...
הודעה פורסם: רביעי 09 ספט',15 13:00
אם אתה מחבר את 2 המנועים בטור (כפי שציירת) הספק צריך להיות מכוון ל 10 וולט,
וצריך לוודא שהוא מסוגל לספק את הזרם כפי שרשום על המנוע (+ 30% עד 50%)
כי כמו שרשם יובל, זה אותו הזרם שזורם דרך 2 המנועים.

אם תבחר לחבר את שני המנועים במקביל, תצטרך לכוון את הספק ל 5 וולט,
אבל אז הזרם יהיה כפול (זרם מנוע 1 + זרם מנוע 2 ובתוספת ה'רזרבה' כנ"ל)

אם תגיד לנו מה הזרמים (A) (או ההספקים (W)) שרשומים על המנועים ועל הספק, נוכל לסגור את הפינה...

#smile
_________________
... http://boniton.co.il הגברה,תאורה ותיקונים
http://bt-12.com The Balanced Tilters...
בונה מורשה לארגזים שופריים של http://billfitzmaurice.net/
  m.s.d
Act Compatible
הצטרף: 04 נוב' 03
הודעות: 1566
מיקום: הפרדס של חנה
הודעה פורסם: רביעי 09 ספט',15 13:29
אני צריך לקבל אותם בדואר בכל יום אבל הוצאתי מהאתר את הפרטים שלהם:

Dimensions: 50x50x10mm
Connector:XH2.54-2P
Rated Voltage: DC:5V
Rated Current: 0.14±10% Amp
Rated Speed: 4500±10%rpm
Air flow:9.55CFM
Noise: 25±10%dBA
Bearing Type: Sleeve
Life: 35000 hours
Cable Lenght: 17cm

זה מאוור פשוט של מחשב, בקוטר 5 ס"מ -

הקלק על התמונה לצפיה בגודל מלא
הקלק על התמונה לצפיה בגודל מלא

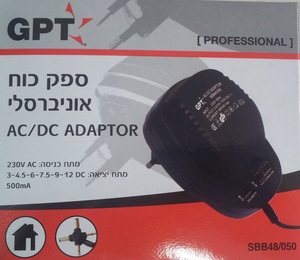

לגבי השנאי, הוא לא לידי כרגע אבל הוא נראה ככה -


_________________
MilliSecond Decisions
--------------------------
המציג אינו שחקן
nimrod
Supporter
הצטרף: 01 אוג' 01
הודעות: 3887
מיקום: בצומת של אלקטרוניקה, חשמל, רמקולים ומוזיקה
הודעה פורסם: רביעי 09 ספט',15 14:43
תוכל לחבר את שני המאווררים במקביל אל השנאי במצב 4.5 או 6 וולט.

הייתרון בחיבור מקביל הוא שאם מאוורר אחד מתנתק/מת השני ממשיך לעבוד.
בחיבור טורי, נתק באחד משבית גם את השני. #smile

#smile
_________________
... http://boniton.co.il הגברה,תאורה ותיקונים
http://bt-12.com The Balanced Tilters...
בונה מורשה לארגזים שופריים של http://billfitzmaurice.net/
