בניית מגבר

בניית מגבר "קטן"

שרשרת זו הוגדרה כמועילה (90) ›

לך לעמוד 1, 2, 3 הבא

שימו לב: ההודעה האחרונה בשרשרת זו נכתבה לפני יותר משנה.
חשוב היטב לפני שיגור מענה לשרשרת זו

ראשי » DIY, אלקטרוניקה וחיווט

צפה בנושא הקודם :: צפה בנושא הבא

malky44

הצטרף: 18 אוג' 01

הודעות: 29

פורסם: שישי 12 יול',02 19:31

טוב.. יש לי כמה דרייברים (2 של 5" או 6") וחשבתי שאם זה לא מסובך מדי, אנצל אותם לבניית מגבר פשוט לגיטרה שלי - רק עם volume/gain... המטרה העיקרית של זה היא שאני אוכל להתנייד יותר ולנגן גם בקומה עם המזגן :-).

האם זה מסובך, או שזה אפשרי מבחינתי?

חזרה למעלה

t-kol

S.Supporter

הצטרף: 05 נוב' 01

הודעות: 2949

מיקום: אשדוד ו גן-יבנה

פורסם: שבת 13 יול',02 03:27

מגבר פשוט ואידיאלי בשבילך:
http://www.mitedu.freeserve.co.uk/Circuits/Audio/tda8.htm
טון קונטרול עבורו:
http://www.mitedu.freeserve.co.uk/Circuits/Audio/t-ctrl.htm
ועוד כמה סכמות פשוטות ונחמדות מאותו אתר:
http://www.mitedu.freeserve.co.uk/Circuits/Audio/audio.html

חזרה למעלה

t-kol

S.Supporter

הצטרף: 05 נוב' 01

הודעות: 2949

מיקום: אשדוד ו גן-יבנה

פורסם: שבת 13 יול',02 04:29

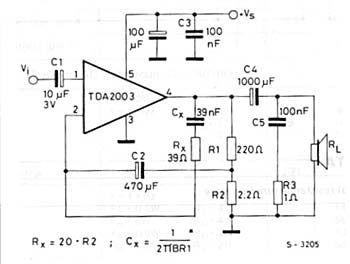

עוד מגבר מאותה משפחה

חזרה למעלה

t-kol

S.Supporter

הצטרף: 05 נוב' 01

הודעות: 2949

מיקום: אשדוד ו גן-יבנה

פורסם: שבת 13 יול',02 16:28

הרכיב הגדול זה מעגל משולב, ( ג'וק או צ'יפ בפי העם)
לא לשכוח להצמיד לו בעזרת בורג לחור במרכזו מפזר חום.
1R זה 1 אום.
קבלים נמדדים בפארדים.
1 פיקו פארד זה: 0.000,000,000,001 פארד
1 ננו פארד זה: 0.000,000,001 פארד
1 מיקרופארד זה: 0.000,001 פארד
1 מילי פארד זה: 0.001 פארד

חזרה למעלה

malky44

הצטרף: 18 אוג' 01

הודעות: 29

פורסם: שבת 13 יול',02 17:06

זה שכיח או שאני צריך חנות מיוחדת בשביל זה, ובשביל המפזר-חום?

ד"א אני מדבר על השרטוט בלינק הראשון ולא על השרטוט המצורף

חזרה למעלה

t-kol

S.Supporter

הצטרף: 05 נוב' 01

הודעות: 2949

מיקום: אשדוד ו גן-יבנה

פורסם: שבת 13 יול',02 17:57

אני מניח שתוכל להשיג מפזר חום אפילו אצל רוני.
אם הקופסא שלך מאלומניום, אתה יכול להשתמש בה כמפזר.
אם לא, אז לוח אלומיניום בעובי של 2-או יותר מ"מ
ובשטח של למעלה מ 5 סמ"ר יעשה היטב את העבודה.
בהצלחה!

חזרה למעלה

t-kol

S.Supporter

הצטרף: 05 נוב' 01

הודעות: 2949

מיקום: אשדוד ו גן-יבנה

פורסם: רביעי 17 יול',02 10:16

לא רק 15V אלא 15V+ ו 15V- המחוברים בינהם בנקודת ה 0 המשותף ( המשולש ההפוך)
צרפתי כאן סכמה לספק כפול כזה. היות שמדובר במגבר הספק, אין צורך במיצבים המופיעים בשרטוט, אך גם אם תרכיבו אותם לא יגרם נזק, להיפך המגבר יהיה שקט יותר. את השנאי ניתן לרכוש בחנויות הרכיבים, כדי לנצל את המגבר כדאי לרכש שנאי של לפחות 2 אמפר.
הסכמה לספק מופיעה בעמוד 4 בפורום זה

חזרה למעלה

Maorsa

Act Compatible

הצטרף: 02 יונ' 01

הודעות: 978

מיקום: Raanana

פורסם: רביעי 17 יול',02 21:53

הלכתי היום לדרום ת"א...
היום הכי חם בשנה אני חושב....(אחוזי לחות בשחקים...) ונעתי בין חנות לחנות...ולאף אחד לא היה שנאי כזה...

הכי קרוב שמצאתי היה: 220V ל 15V אבל 1 אמפר...

ועברתי בחנות אחת שמייצרת שנאים והמוכר הציע להכין לי אחד כזה (220V ל15V X2, ב2 אמפר) ב120ש"ח...

נראה לי קצת יקר...

אז בבקשה תגידו לי שאני יכול להשתמש איכשהוא בשנאי שמוציא 12V, או בהוא שמוציא 1 אמפר...

לא רציתי לעשות מזה פרוייקט על, רק רציתי לבנות מגבר קטן!
:sad:

חזרה למעלה

t-kol

S.Supporter

הצטרף: 05 נוב' 01

הודעות: 2949

מיקום: אשדוד ו גן-יבנה

פורסם: רביעי 17 יול',02 22:14

1, אתה יכול להשתמש בשנאי 12V, התשלום שלך יהיה בהספק מקסימלי קטן יותר, זה הכל.

חזרה למעלה

digi

Act Compatible

הצטרף: 08 יול' 01

הודעות: 483

מיקום: תל אביב

פורסם: רביעי 17 יול',02 23:19

ציטוט:

בתאריך 2002-07-17 16:38, Maorsa כתב:
אז אם אני קונה שנאי 220V ל12V זה יהיה בסדר?
לפי מה שהבנתי זה אמור להיות 12V X2 בגלל ה- וה+ ?

והשאלה היא האם אני יכול להשתמש בשנאי שאני מכיר (כמו זה שמתחבר למזכירה האלקטרונית שלי)?
ואם כן - אז איך?

מאור,

220 ל- 12 יכול גם להתאים (כמובן שיהיה עם סנף אמצעי, ז"א: פעמיים 12) אבל תחליף את המייצבים ל- 7812 ו- 7912.

השנאי של המזכירה שלך הוא שנאי DC.
ואין לו + 0 - אלא רק + -.

קובי.

_________________
Citizen K

חזרה למעלה
