מוליך על לרמקול...

פורסם: ראשון 07 יונ',09 06:50

או, אם תרצו רמקול על חוטי ... בעצם, לא בדיוק, צריך להיות "רמקול עם חוט עילי"... #wink

רציתי לשתף אותכם באלתור נחמד.
לאחרונה נדרשתי לספק 'חבילת' הגברה ותאורה לחתונה, בין היתר גם לרחבת הריקודים.

המקום הוא לא בדיוק אולם/גן אירועים אלא שטח פתוח - רחבת אספלט שבד"כ משמשת לחנייה...
מערכת ההגברה לרחבת הריקודים כללה 2 סאבים ו- 4 טופים. 2 הטופים העיקריים מוקמו בצד שולחן התקליטן וגשר התאורה (קרובים לקיר/מבנה)
כך שלא הייתה בעיה של הולכת כבלים, אבל שני הטופים האחרים (ה'היקפיים') היו אמורים להתמקם בפינות הרחוקות של רחבת הריקודים/באמצע השטח.
לא רציתי להוליך את כבלי הרמקולים על הקרקע/אספלט (עם גיפוף או מובילי כבלים/'כאפות') מאחר והעדפתי להשאיר את השטח נקי וחפשי מכבלים/מכשולים כלשהם #think

טחנתי קצת את הנושא וגיבשתי רעיון להתקנים לתליית כבלי הרמקולים באוויר, גבוה מעל החוגגים.
מאחר והרמקולים האמורים נועדו להיות מותקנים ע"ג חצובות מסיביות (במקור של תאורה) היה צורך להכין מתאם מיוחד שיאפשר התקנת הרמקול ע"ג החצובה.
המתאם הוכן משני חלקים כך שזרוע נושא הכבל למעשה מתחברת בניהם.
זרוע ההתקן היא באורך כ 30 ס"מ ובקצה תושבת למוט פיברגלס בקוטר 12 מ"מ.
מוט הפיברגלס באורך 1מ' ובקצהו העליון תושבת דומה עם מוביל לכבל.

הרמקולים הורמו לגובה של כ 2.4 מ' (תחתית הרמקול) כך שגם זרוע ההתקן נמצאה יפה מעל גובה הראשים. כבל הרמקול היה תלוי בגובה 3.3 מ' בערך.
הרמקולים הותקנו על גבי מתאמי הטיה BT12 כך שהם פנו מטה לרחבת הריקודים כמתבקש.

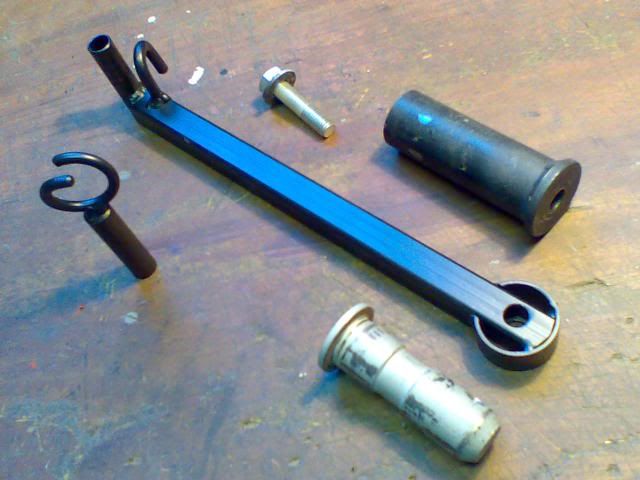

ראו כאן את חלקי הזרוע (למעט מוט הפיברגלס):

הקלק על התמונה לצפיה בגודל מלא

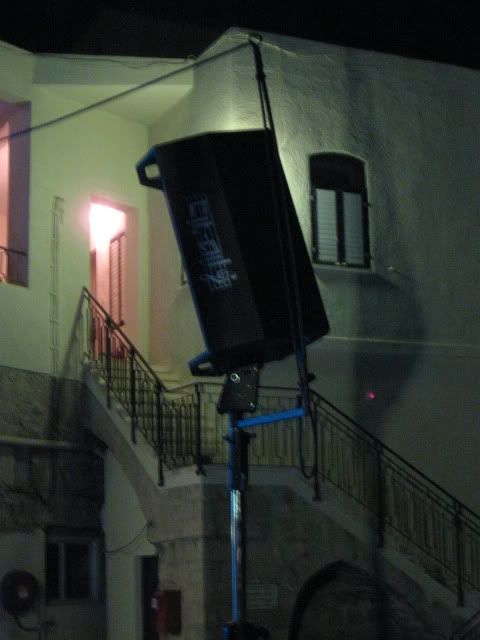

כך זה נראה עם הרמקול (מתנצל על איכות התמונה...):

הקלק על התמונה לצפיה בגודל מלא

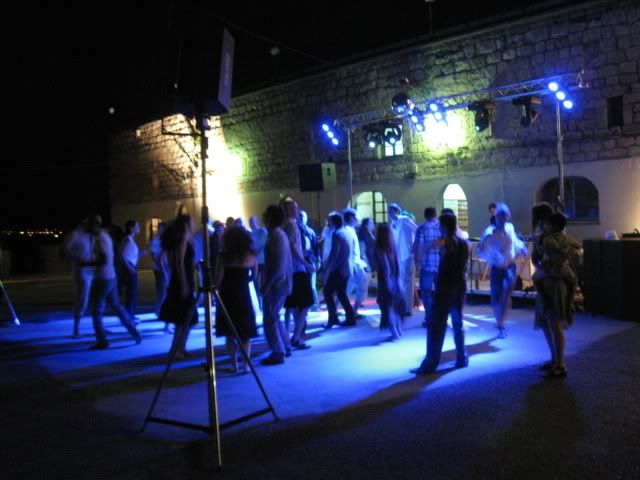

וכך הרחבה, ללא מכשולים...

הקלק על התמונה לצפיה בגודל מלא

#smile

_________________
... http://boniton.co.il הגברה,תאורה ותיקונים
http://bt-12.com The Balanced Tilters...
בונה מורשה לארגזים שופריים של http://billfitzmaurice.net/

חזרה למעלה

כפיר.ק

הצטרף: 26 אפר' 06

הודעות: 25

מפחיד לא?

פורסם: חמישי 11 יונ',09 11:16

עדיף יותר נמוך ולגפר את הכבל לריצפה באגרסיביות ולא סיכוי של אחד לאלף שאיזה שיכור יפיל את זה.
אם החצובות מקובעות לריצפה בחוזקה אז אני לוקח את מילותיי בחזרה.

חזרה למעלה

nimrod

Supporter

הצטרף: 01 אוג' 01

הודעות: 3887

מיקום: בצומת של אלקטרוניקה, חשמל, רמקולים ומוזיקה

פורסם: חמישי 11 יונ',09 12:10

ציטוט:

מפחיד לא?

לא. ואני ממש לא מקל ראש #think

החצובות לא מקובעות לרצפה כי הן כבדות, מאסיביות ויציבות. אלו לא חצובות אלומיניום של שקל תשעים... #doh

1. בקצה שמחובר לרמקול, הכבל נתמך ומוחזק ע"י מוט פיברגלס שגמישותו מחזיקה את הכבל מתוח. היה ומאיזו סיבה
תיווצר מתיחות נוספת בכבל, מוט הפיברגלס יכול לספוג אותה ומכסימום הוא יישבר לפני שהחצובה תזוז/תתהפך.

2. הקצה השני של הכבל רק מונח מעל גשר התאורה כך שהוא מוחזק/מתוח מכיוון זה רק ע"י משקל המשכו שמשתלשל כלפי מטה.

3. הכבל עובר בגובה מעל 3 מ', די גבוה גם לנוכחים שלא ממש מחוברים לרצפה... #wink

ציטוט:

...ולא סיכוי של אחד לאלף שאיזה שיכור יפיל את זה.

שיכור יכול להפיל חצובה (או כל דבר...) בלי קשר לאיך עובר/מקובע/מאובטח הכבל... #think
