בניית סאב שופרי THT לקולנוע ביתי..

פורסם: ראשון 08 פבר',15 14:05

שבוע טוב...

אני שמח לשתף אתכם בבנייה שהתחלתי בשבוע שעבר. מדובר בתיבת סאב וופר שופרית, מתכנונו של ביל פיצמאוריס.
האלמנט שמסתתר בפנים הוא "15 500 ואט. מידות התיבה הן 915 * 915 * 610 מ"מ. חומר הבנייה הוא סנדביץ' לבנה 12 מ"מ והרבה ממנו...
על אף השימוש בחומר דק יחסית, מושגת הקשיחות הנדרשת באמצעות מערכת חיזוקים/תמיכות ביניים

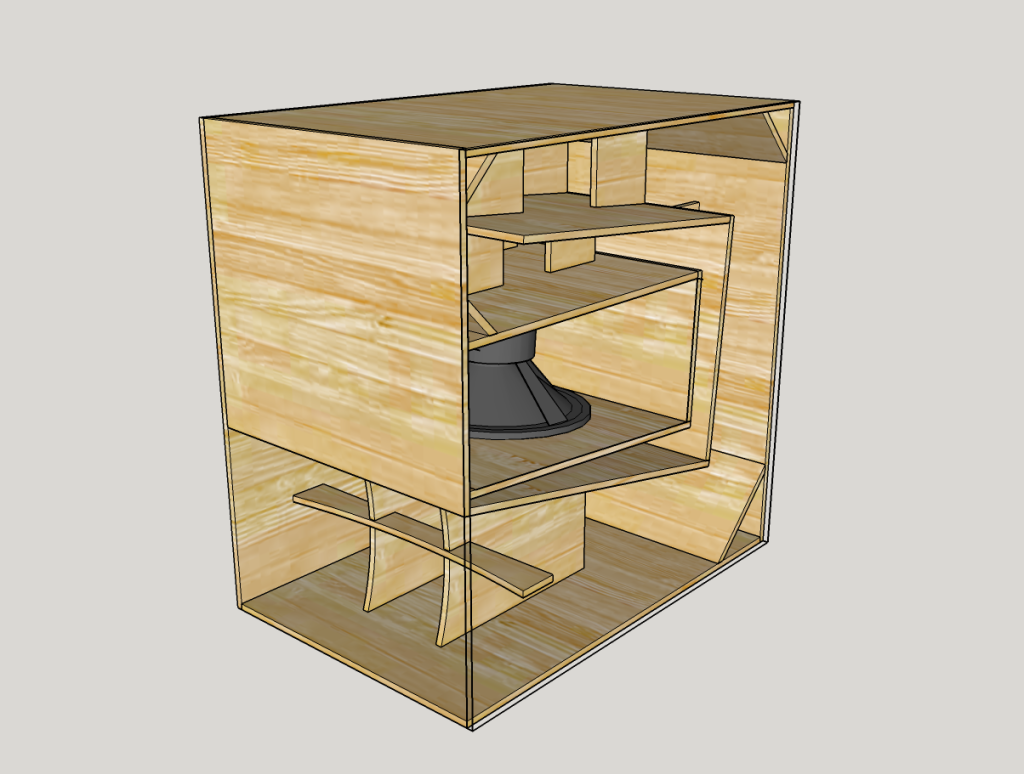

כאן תרשים דמייה של התיבה עם דופן אחת שקופה. ניתן להתרשם מהמבנה הפנימי של השופר והחיזוקים:

הקלק על התמונה לצפיה בגודל מלא

אני בונה 2 תיבות במקביל כך שהעבודה דיי יעילה.

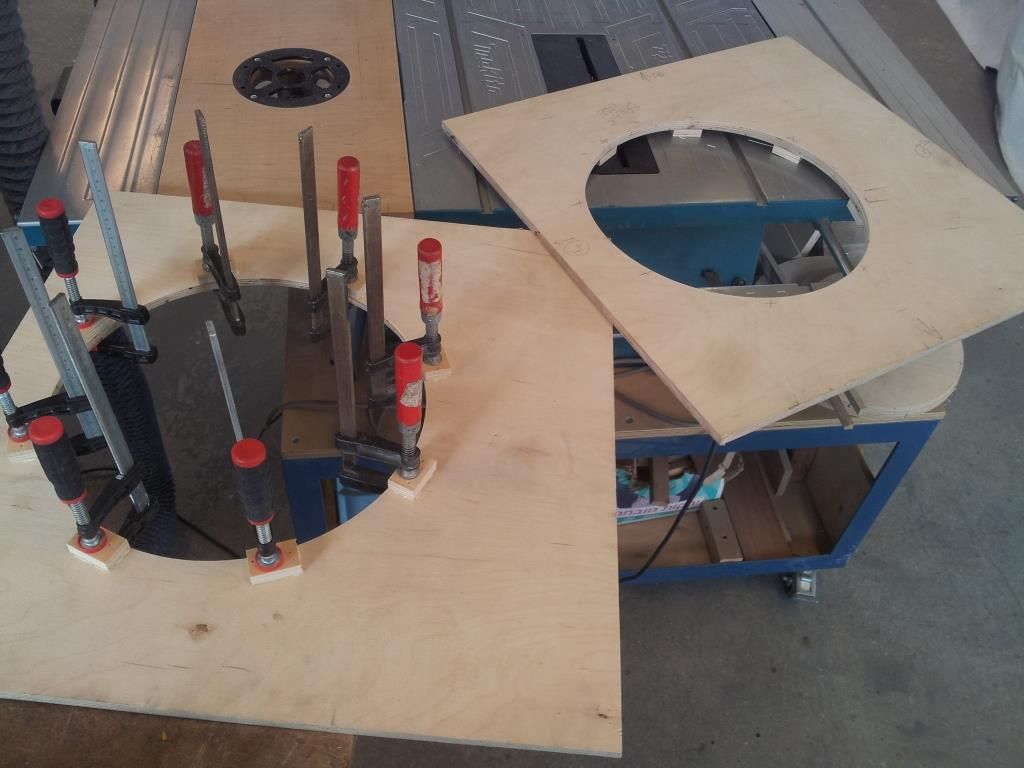

כאן חיתוך הפתח במחיצות הרמקולים:

הקלק על התמונה לצפיה בגודל מלא

הדבקת עיבויים לברגי הרמקול:

הקלק על התמונה לצפיה בגודל מלא

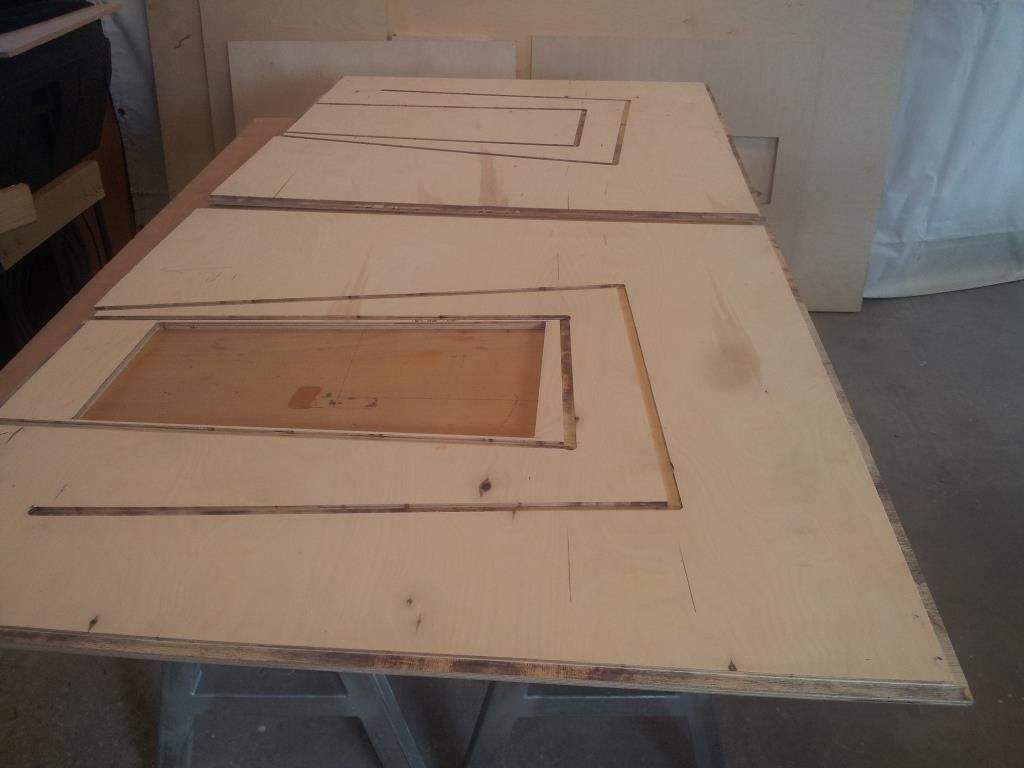

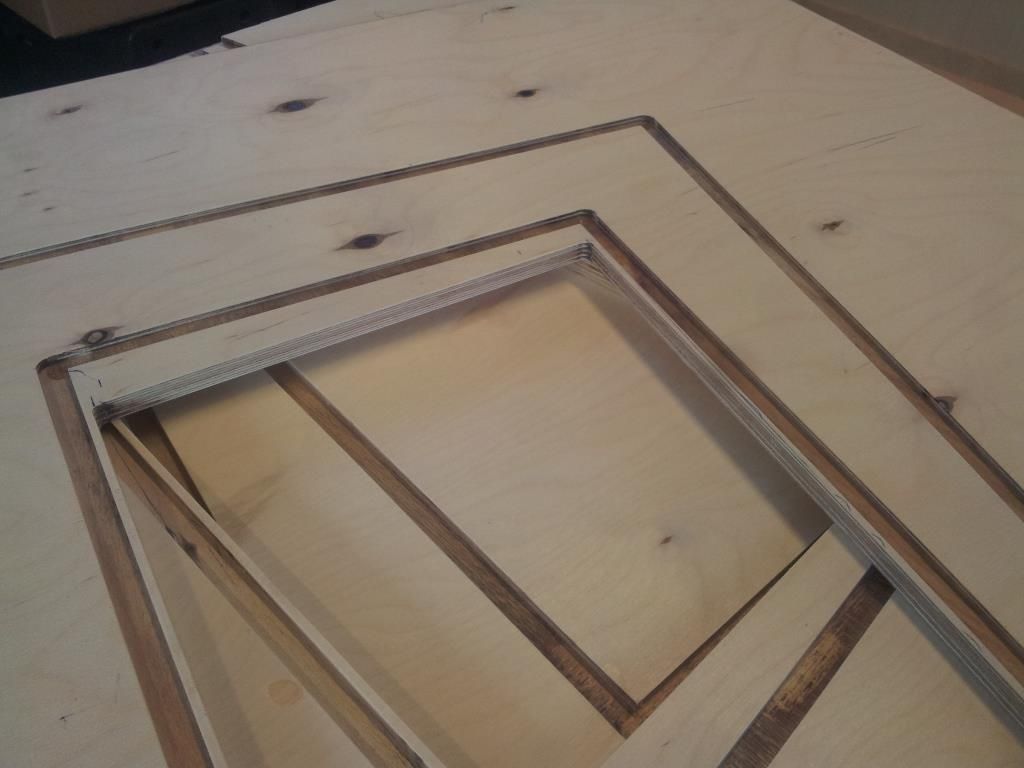

כרסום מדרגות/תעלות בדפנות הצד:

הקלק על התמונה לצפיה בגודל מלא

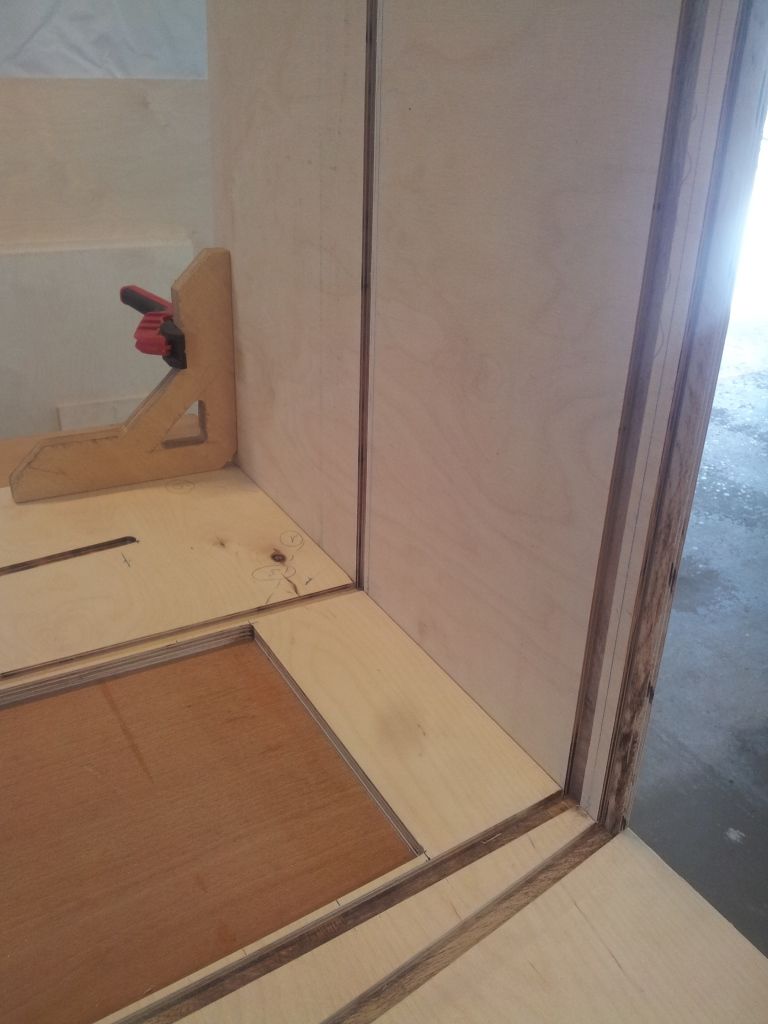

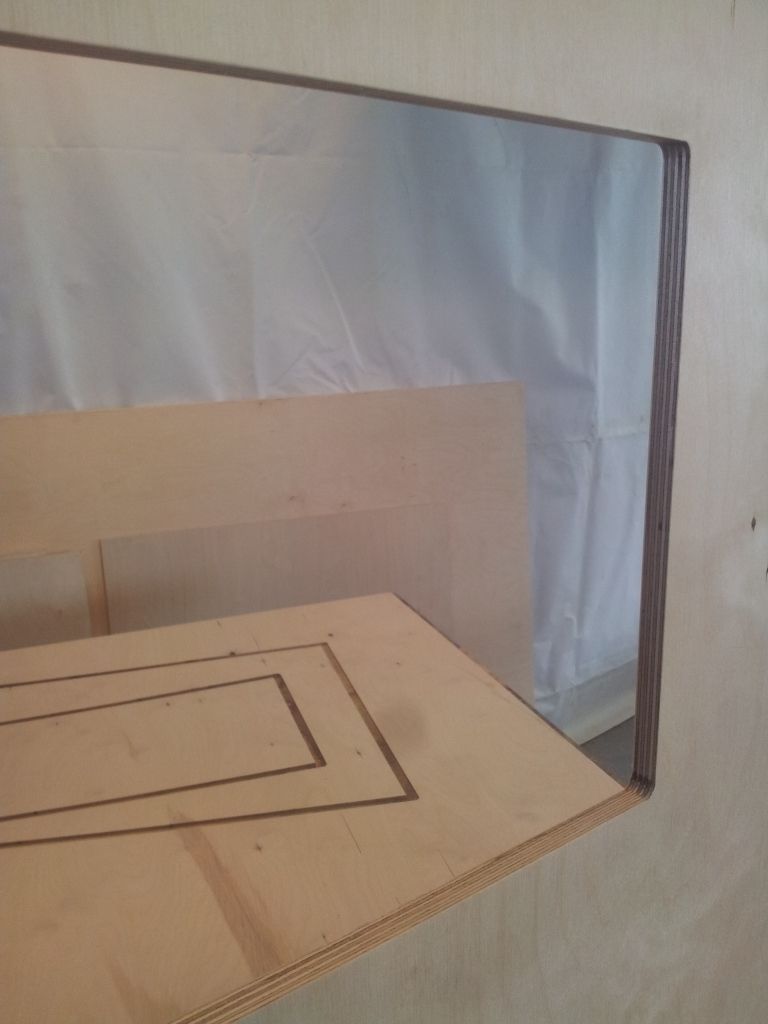

ופתח הגישה לרמקול:

הקלק על התמונה לצפיה בגודל מלא

הקלק על התמונה לצפיה בגודל מלא

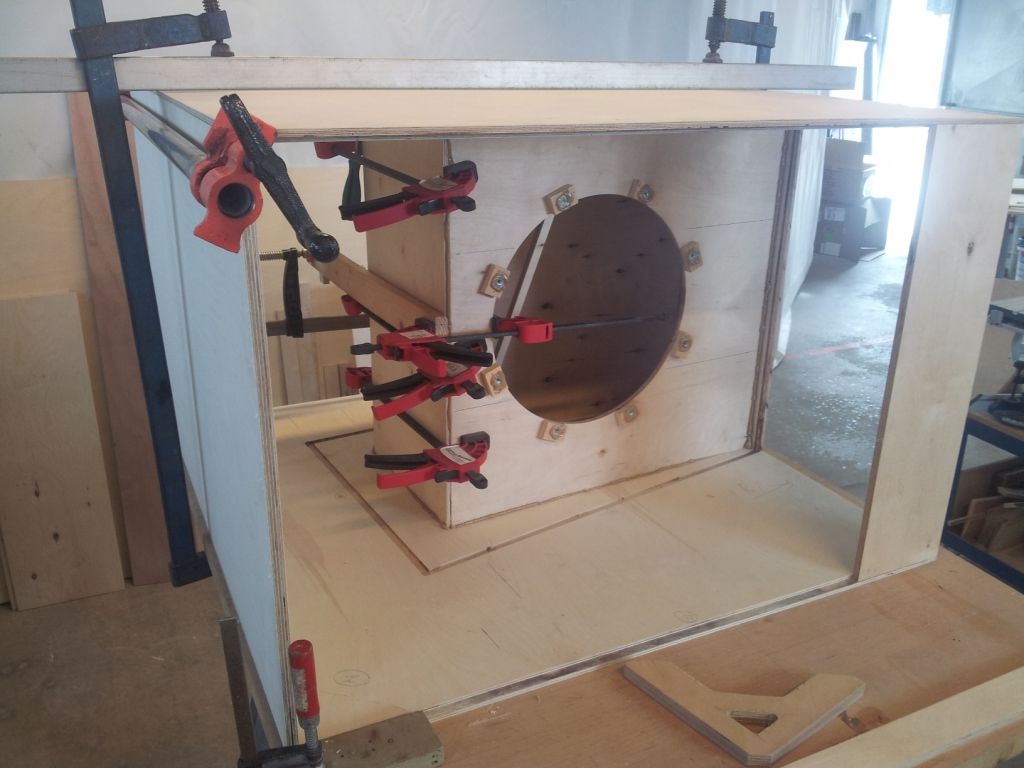

התאמת הדופן הקדמית:

הקלק על התמונה לצפיה בגודל מלא

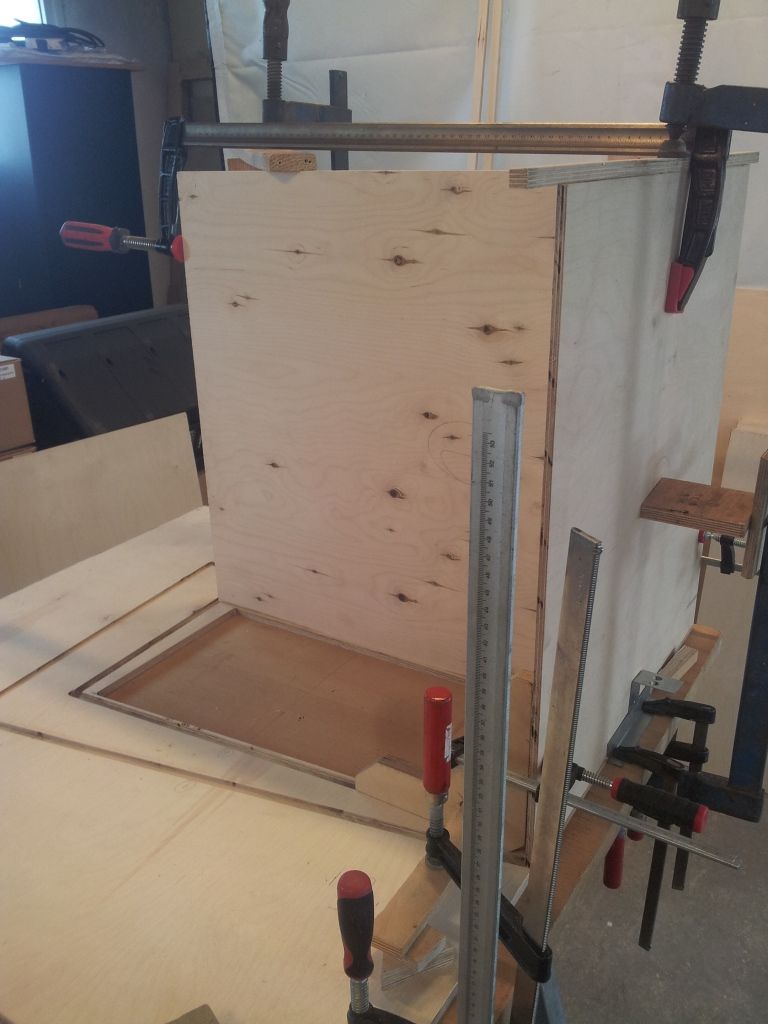

הדבקה ראשונה:

הקלק על התמונה לצפיה בגודל מלא

#smile

_________________
... http://boniton.co.il הגברה,תאורה ותיקונים
http://bt-12.com The Balanced Tilters...
בונה מורשה לארגזים שופריים של http://billfitzmaurice.net/

חזרה למעלה

Isak.MOE

תומך

הצטרף: 06 פבר' 05

הודעות: 2881

מיקום: מצפה רמון

פורסם: ראשון 08 פבר',15 15:03

איזה כיף

משהו מעניין לעקוב אחריו.
נראה טוב והתחלה מעולה, פרוייקט נעים אחי היקר.
מחכה לעדכונים

#thumbsup

_________________
MOE - MADEONEARTH
Custom Made Synths And Effects

IsakE.MOE@gmail.com - drop me a line
My YouTube Channel
facebook

חזרה למעלה

ArielY

Supporter

הצטרף: 23 אפר' 03

הודעות: 5114

מיקום: פה ושם, בעיקר שם...וגם פה.

פורסם: ראשון 08 פבר',15 15:19

סאב "15 לבית #doh

אויי הדבר הזה הולך לנער את היסודות של הבניין.
תגיד נמרוד, וידאת עם המזמין שעשו אצלו תמ"א לפני שהוא מכניס את התפלץ הזה הביתה?

כרגיל - סקרן לאללה לראות את המוצר המוגמר ולשמוע חוות דעת. #thumbsup

_________________
==============
למכירה בבזאר
==============

חזרה למעלה

t-kol

S.Supporter

הצטרף: 05 נוב' 01

הודעות: 2949

מיקום: אשדוד ו גן-יבנה

פורסם: ראשון 08 פבר',15 18:58

איזה שואב אבק מדליק !
אני מקנא!
ונמרוד,
אתה בטח לא תשכח לתת דילאי של כמה מטרים (כמה באמת?) לעליונים
_________________
ציוד הגברה-המומחיות שלנו, מעבדות תיקונים לציוד אודיו מקצועי T-KOL 08-8524785 / 054-4282553
http://shop.ebay.com/merchant/huckyts

חזרה למעלה

nimrod

Supporter

הצטרף: 01 אוג' 01

הודעות: 3887

מיקום: בצומת של אלקטרוניקה, חשמל, רמקולים ומוזיקה

פורסם: ראשון 08 פבר',15 19:41

ArielY :

אויי הדבר הזה הולך לנער את היסודות של הבניין.

קלעת בול.. הקולנוע הביתי הזה ממוקם במרתף של הבית...
והתיבה הזאת מפיקה כ 10dB יותר מסאב רגיל/פרונטאלי #faint

אני את שלי עשיתי. אני הזהרתי... #stop

t-kol :

איזה שואב אבק מדליק !

אתה מתכוון לשואב עצמו או למתאם יניקה מהראוטר?...

ציטוט:

אתה בטח לא תשכח לתת דילאי של כמה מטרים (כמה באמת?) לעליונים

אכן. אורך השופר כ 3.4 מ'. זה אומר דיליי ראשוני של כ 10מילישניות לכל שאר הערוצים/רמקולים.

#smile

_________________
... http://boniton.co.il הגברה,תאורה ותיקונים
http://bt-12.com The Balanced Tilters...
בונה מורשה לארגזים שופריים של http://billfitzmaurice.net/

חזרה למעלה

t-kol

S.Supporter

הצטרף: 05 נוב' 01

הודעות: 2949

מיקום: אשדוד ו גן-יבנה

פורסם: ראשון 08 פבר',15 19:56

מתאם היניקה
ובעצם כל מערכת השאיבה.
והפליטה, לאן?
_________________
ציוד הגברה-המומחיות שלנו, מעבדות תיקונים לציוד אודיו מקצועי T-KOL 08-8524785 / 054-4282553
http://shop.ebay.com/merchant/huckyts

חזרה למעלה

nimrod

Supporter

הצטרף: 01 אוג' 01

הודעות: 3887

מיקום: בצומת של אלקטרוניקה, חשמל, רמקולים ומוזיקה

פורסם: ראשון 08 פבר',15 20:21

המתאם - אילתור ממיכל של מרכך כביסה...

השואב הוא דגם ישן של המטאבו הזה
החומר הכבד נאסף ישר לשקית. החומר הקל נצמד לדופן הפנימית של הפילטר,
ונופל לשקית כאשר מכבים את השואב. האויר (המסונן) נפלט לחלל החדר.

#smile

_________________
... http://boniton.co.il הגברה,תאורה ותיקונים
http://bt-12.com The Balanced Tilters...
בונה מורשה לארגזים שופריים של http://billfitzmaurice.net/

חזרה למעלה

nimrod

Supporter

הצטרף: 01 אוג' 01

הודעות: 3887

מיקום: בצומת של אלקטרוניקה, חשמל, רמקולים ומוזיקה

המשך הדבקות...

פורסם: שני 09 פבר',15 20:02

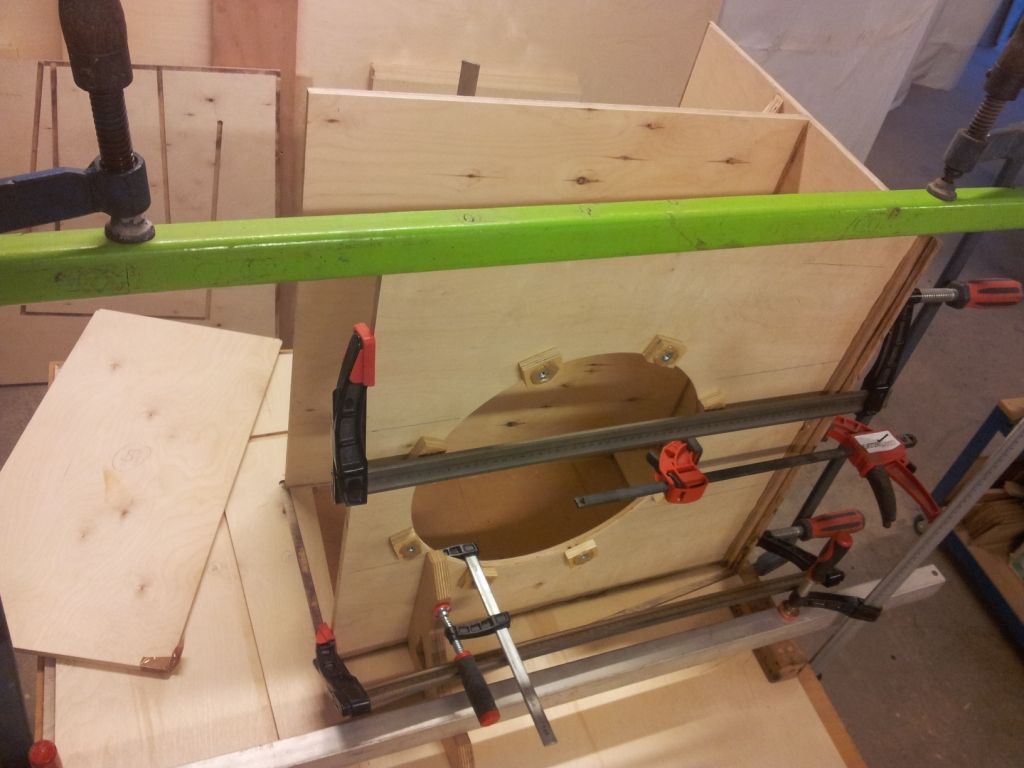

תוספת 'עיגול' בפנייה של השופר:

הקלק על התמונה לצפיה בגודל מלא

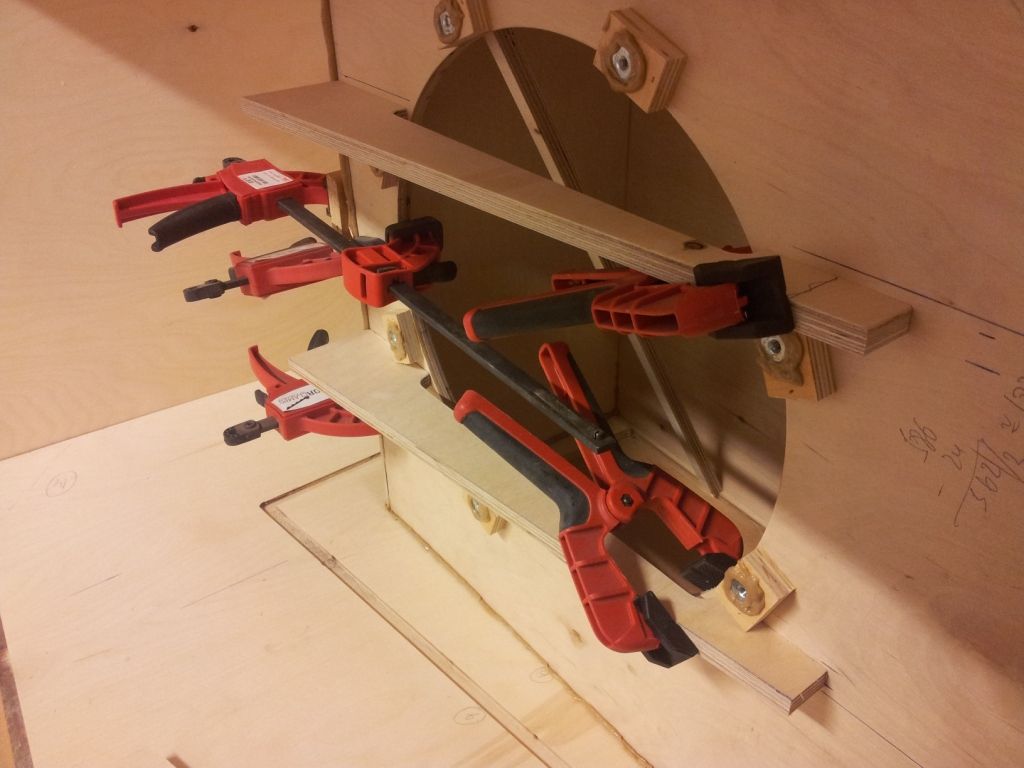

והדבקת מחיצת הרמקול למקומה:

הקלק על התמונה לצפיה בגודל מלא

#smile

_________________
... http://boniton.co.il הגברה,תאורה ותיקונים
http://bt-12.com The Balanced Tilters...
בונה מורשה לארגזים שופריים של http://billfitzmaurice.net/

חזרה למעלה

nimrod

Supporter

הצטרף: 01 אוג' 01

הודעות: 3887

מיקום: בצומת של אלקטרוניקה, חשמל, רמקולים ומוזיקה

פורסם: שלישי 10 פבר',15 22:24

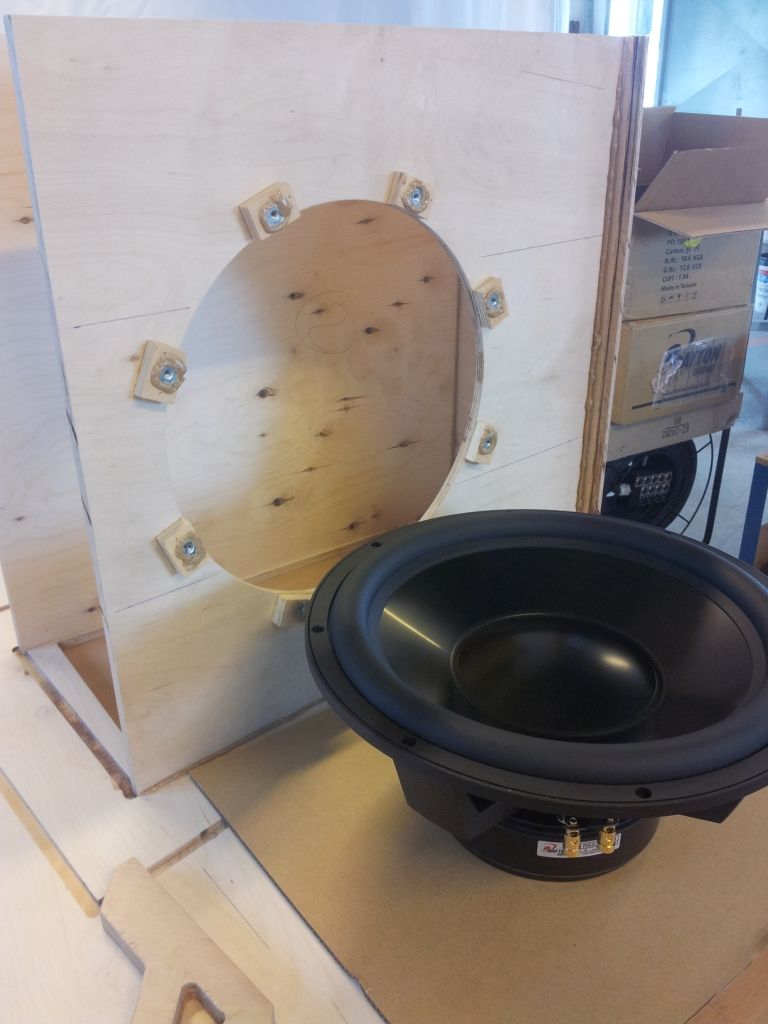

היום הגיעו האלמנטים: "15, 500w, ממברנת אלומיניום וסראונד גומי..

הקלק על התמונה לצפיה בגודל מלא

הקלק על התמונה לצפיה בגודל מלא

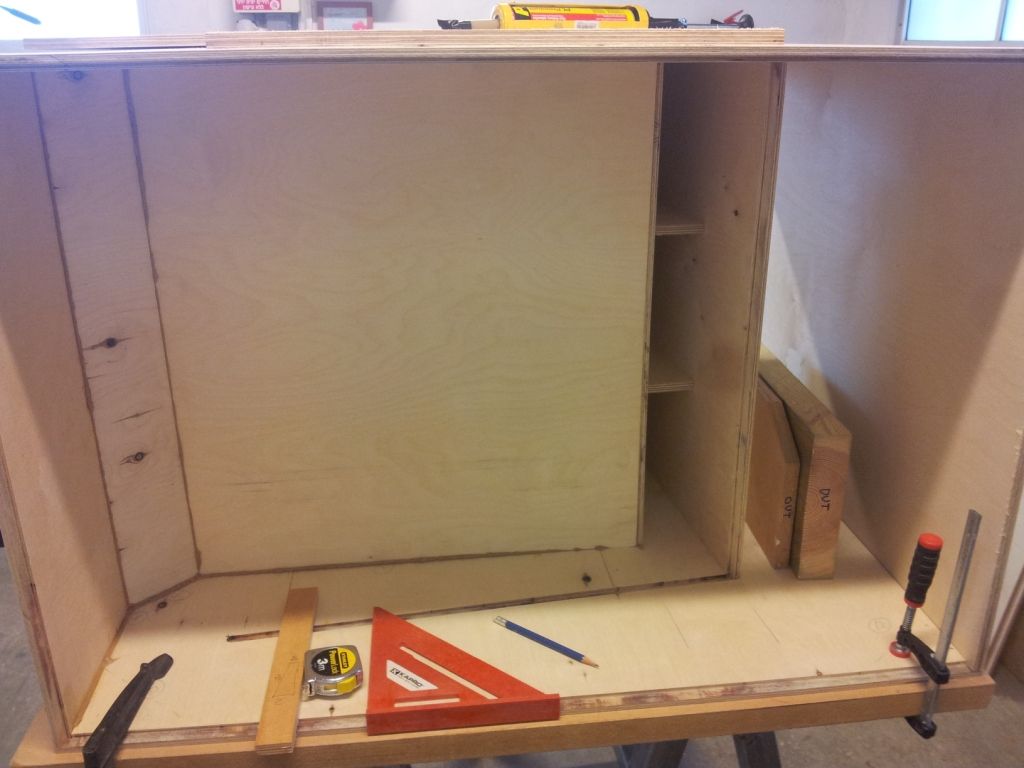

הדבקתי את הפאה האחורית של תא הרמקול:

הקלק על התמונה לצפיה בגודל מלא

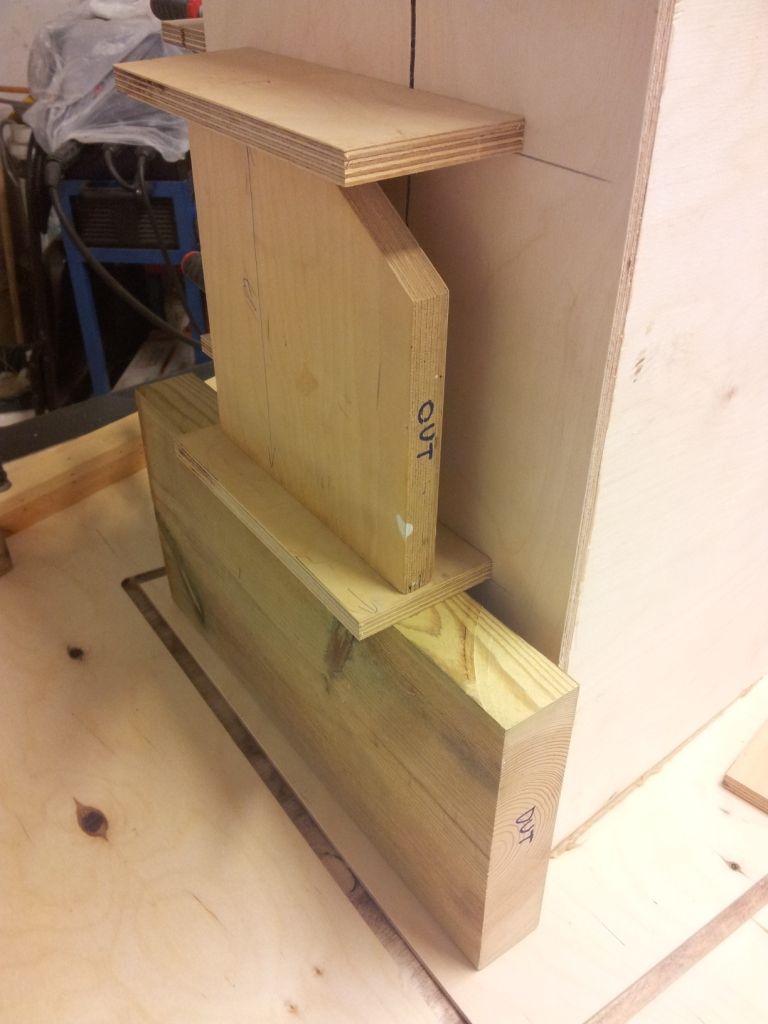

והכנתי את המרווחים/תומכים למקטע הראשון של השופר:

הקלק על התמונה לצפיה בגודל מלא

#smile

_________________
... http://boniton.co.il הגברה,תאורה ותיקונים
http://bt-12.com The Balanced Tilters...
בונה מורשה לארגזים שופריים של http://billfitzmaurice.net/

חזרה למעלה

nimrod

Supporter

הצטרף: 01 אוג' 01

הודעות: 3887

מיקום: בצומת של אלקטרוניקה, חשמל, רמקולים ומוזיקה

פורסם: חמישי 12 פבר',15 18:37

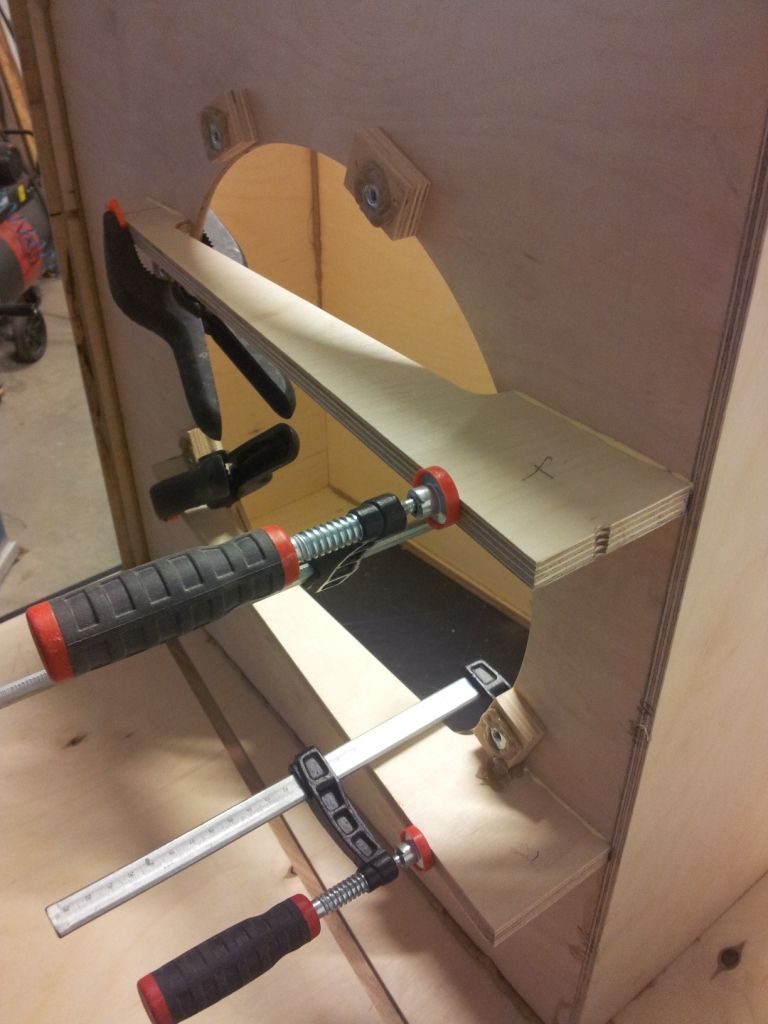

החיזוקים לסיגמנט הראשון מודבקים:

הקלק על התמונה לצפיה בגודל מלא

וגם הפנל שיוצר אותו:

הקלק על התמונה לצפיה בגודל מלא

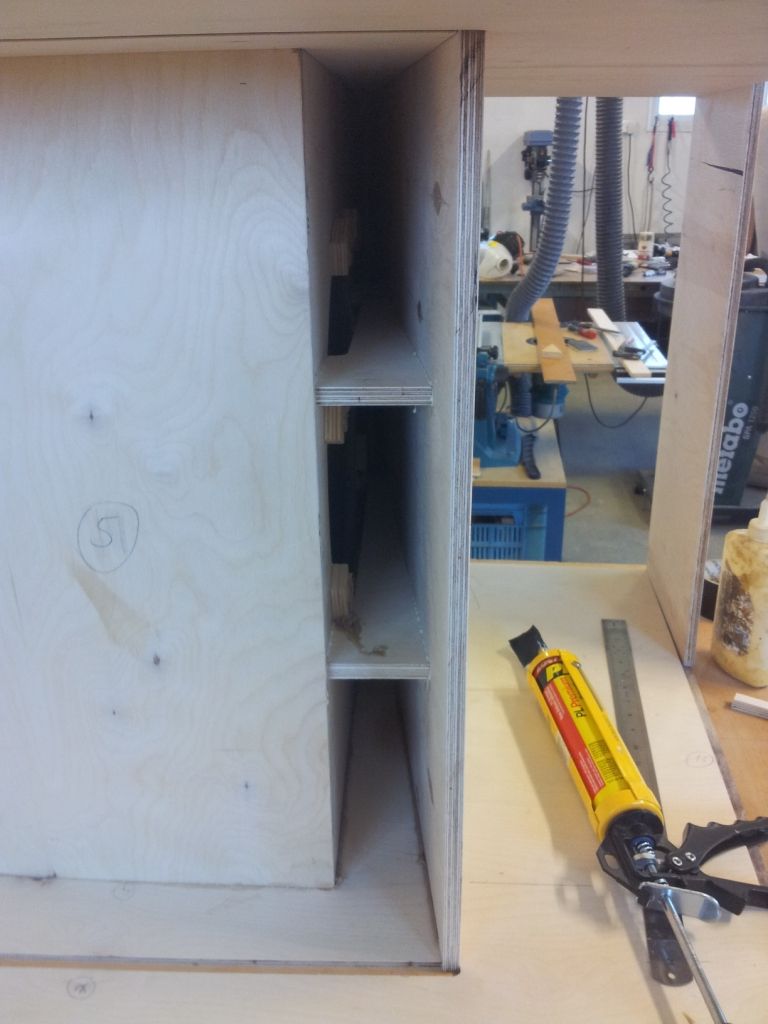

עכשיו החיזוקים של הסיגמנט השני במקומם:

הקלק על התמונה לצפיה בגודל מלא

והפנל של הסיגמנט השני גם מודבק:

הקלק על התמונה לצפיה בגודל מלא

להשכלה כללית, השופר בתיבה הזאת עשוי מ 6 סיגמנטים, באורך כולל של 3.4 מ' #thumbsup

וטיפ קטן..

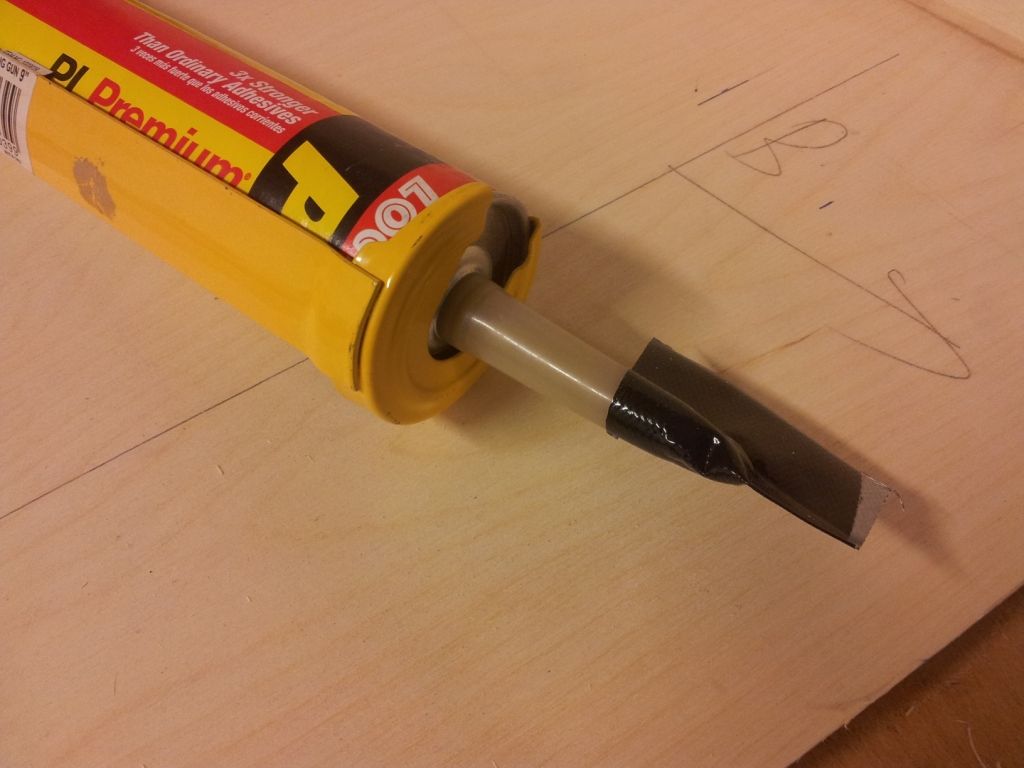

כדי שהדבק לא ייתמצק בפייה בין הסשנים של ההדבקה, אני פשוט סוגר עם חתיכת גאפה ומוודא שהיא מודבקת טוב לפייה ולעצמה:

הקלק על התמונה לצפיה בגודל מלא

#smile
