מקלטי DMX כבר מתחילים להופיע מובנים כסטנדרט בציודים חדשים. האמת זה מאד נוח ויכול לחסוך הרבה במיוחד בהתקנות חד-פעמיות.
העניין כבר קורץ לי מזמן, ולאחרונה מצאתי ב Ebay מודולים של משדר/מקלט ל DMX שנראו לי ישימים וגם המחיר שפוי בהחלט.. כ 40 ש"ח
בברירת המחדל של המודול הוא מתנהג כמקלט ומוציא את ה DMX הנקלט לקו. כאשר הוא מקבל סיגנל DMX על הקו, הוא אוטומטית הופך למשדר.
אם רוצים לעבוד עם כמה משדרים במקביל אפשר לבחור בין 7 קבוצות תדר.

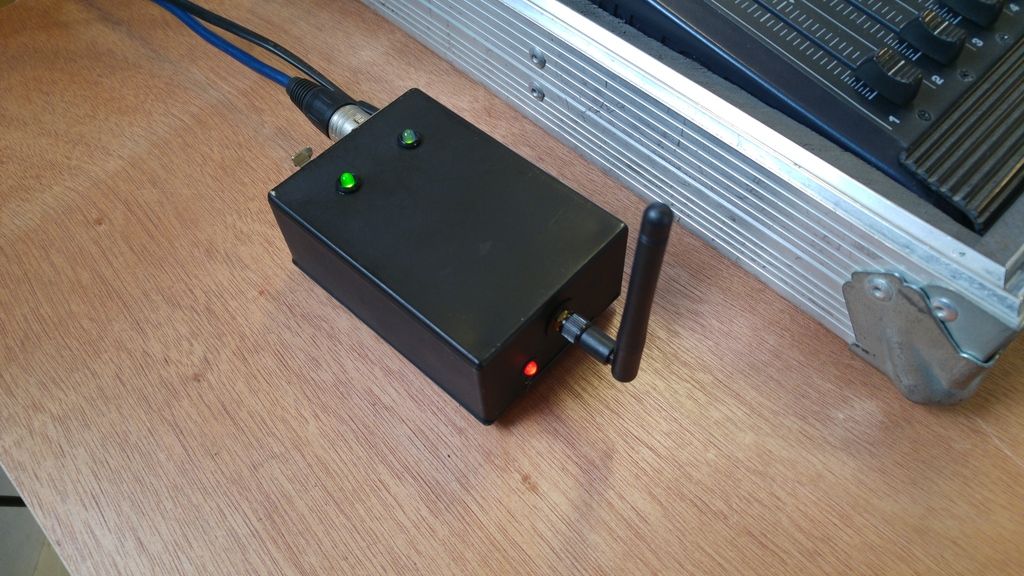

בהתחלה קניתי 3 יח' ובניתי אותם לתוך קופסאות כיח' אוניברסליות, כולל ספק כח פנימי (5VDC), ככה:
הקלק על התמונה לצפיה בגודל מלא

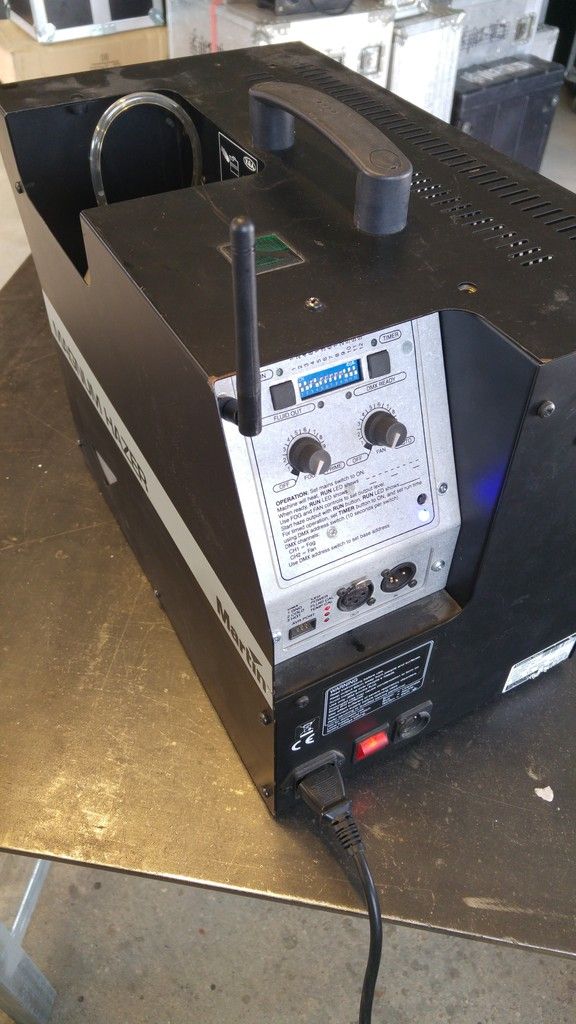

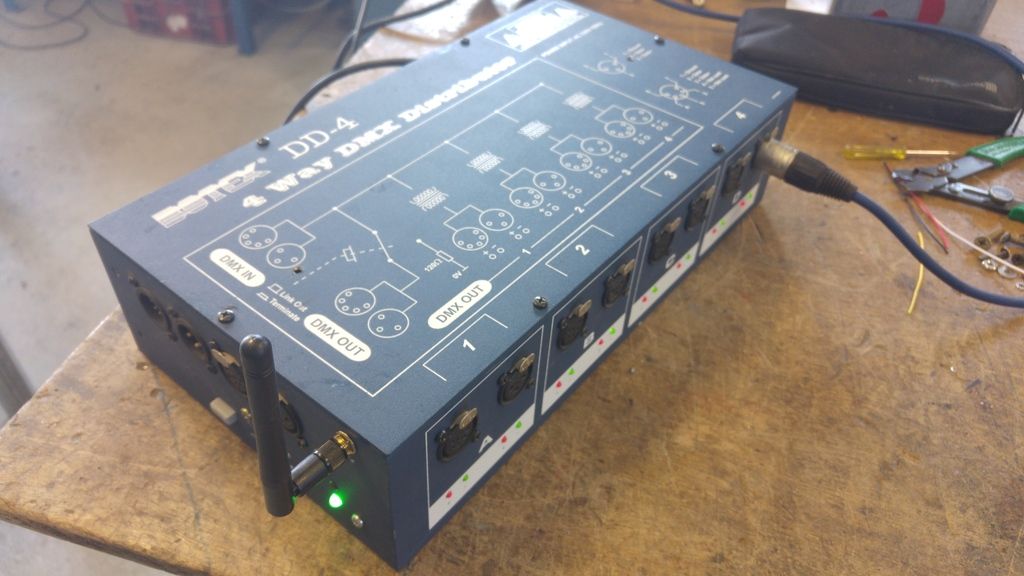

לאחר שראיתי כי טוב - עובדים ללא בעיות גם בטווח של כ 100 מ', החלטתי להתקין אותם גם בתוך מכונת ערפל ובמפצל DMX.
הנה מס' תמונות מעבודת ההתקנה של המודול בתוך מכונת הערפל:

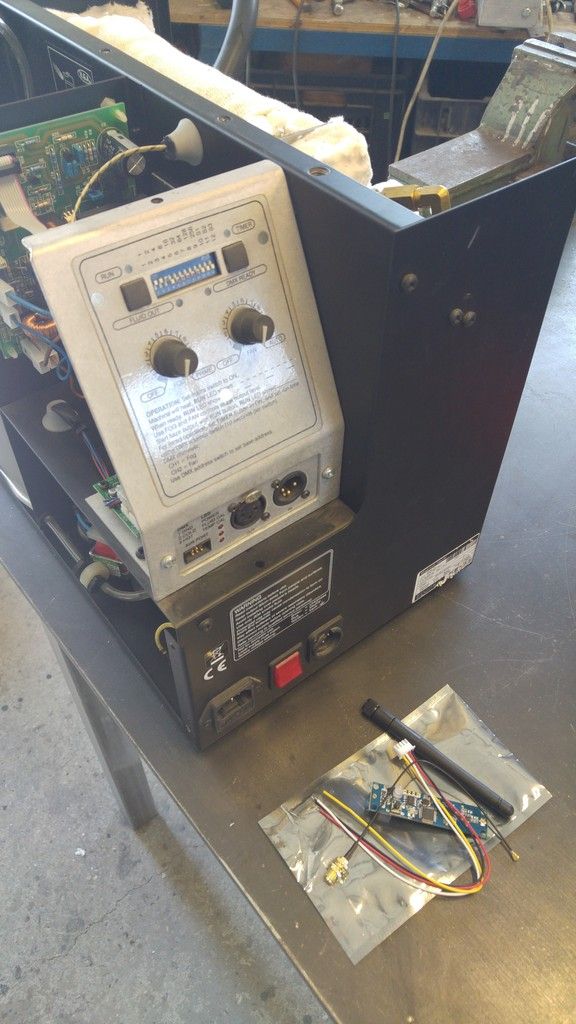

המכונה (פתוחה) והקיט:
הקלק על התמונה לצפיה בגודל מלא

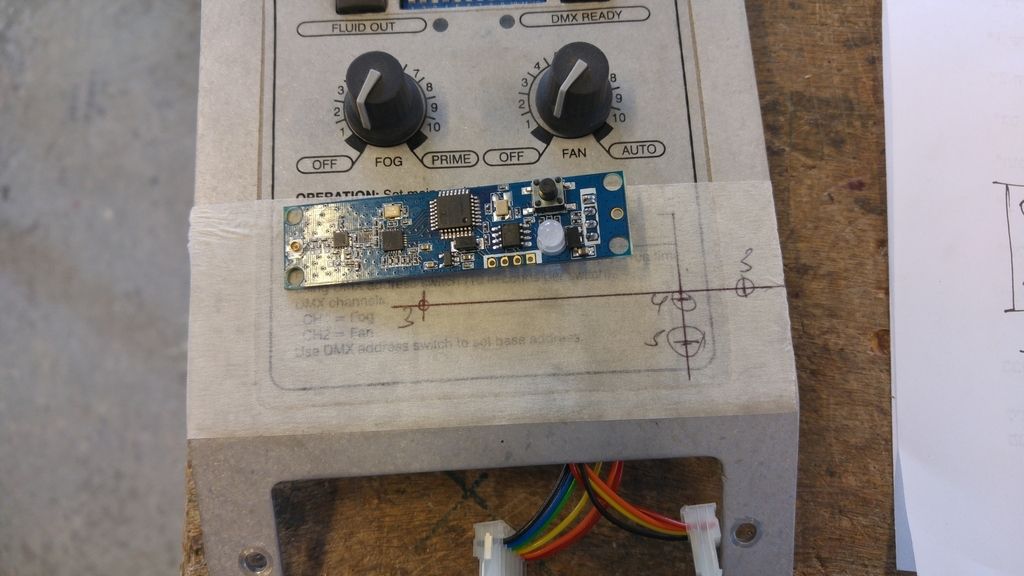

מיקום המודול וסימון הקדחים:
הקלק על התמונה לצפיה בגודל מלא

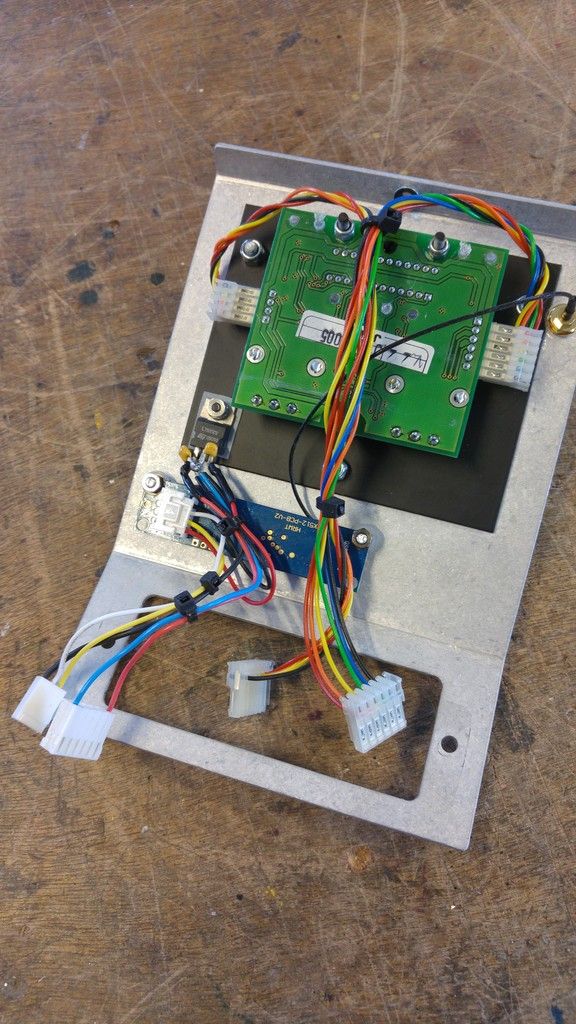

המודול מורכב במקומו והחיווט מוכן. מצאתי על מעגל קרוב מקור מתח של 15 וולט,
אז הוספתי מייצב מתח שמספק את ה 5 וולט שנדרש למודול:
