מחפש שנאי 9V DC / 500 mA עם חיבור XLR למקלדת Doepfer
הודעה פורסם: שלישי 31 מאי,16 01:47
מישהו יודע איפה אני יכול למצוא מישהו שיוכל להרכיב לי שנאי כזה?

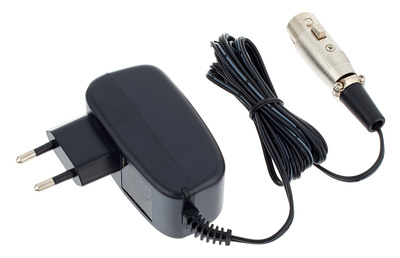

Doepfer Powersupply NT-AC LMK2/4, Input 100...240V AC / 47...63 / 200mA, Output: 9V DC / 500 mA, XLR-Connector, thomann for Doepfer LMK4+, LMK2+, PK88 and SK2000

_________________
www.gtrs.co.il
מכירה והשכרה
nimrod
Supporter
הצטרף: 01 אוג' 01
הודעות: 3887
מיקום: בצומת של אלקטרוניקה, חשמל, רמקולים ומוזיקה
הודעה פורסם: שלישי 31 מאי,16 07:15
את מחבר ה XLR (בדוק בכמה פינים מדובר) והשנאי תמצא בכל חנות אלקטרוניקה.
כל מעבדה/טכנאי אלקטרוניקה או חובב שיודע באיזה קצה מחזיקים את המלחם יוכל לחבר אותם...

תצטרך אבל לאתר ולהגדיר את החיווט הנכון מאחר וזה לא משהו סטנדרטי.
תבדוק אם מצויר משהו ע"י השקע שבמכשיר, או שכתוב משהו במנואל של המכשיר.

#smile
_________________
... http://boniton.co.il הגברה,תאורה ותיקונים
http://bt-12.com The Balanced Tilters...
בונה מורשה לארגזים שופריים של http://billfitzmaurice.net/
  גולן
הצטרף: 20 אפר' 02
הודעות: 156
מיקום: ירושלים
הודעה פורסם: שלישי 31 מאי,16 11:28
הציור העליון מספיק מפורט?
הקלק על התמונה לצפיה בגודל מלא
הקלק על התמונה לצפיה בגודל מלא
_________________
www.gtrs.co.il
מכירה והשכרה
  גולן
הצטרף: 20 אפר' 02
הודעות: 156
מיקום: ירושלים
הודעה פורסם: שלישי 31 מאי,16 11:51
בנוסף:
תוכל לעזור לי עם קריאת הנתונים?
זה מאה עד 240 וולט AC ומאתיים מיליאמפר בכניסה ?
מה זה 47...63 ? הרץ?
זה 9 וולט DC ו-500 מיליאמפר ביציאה?

תודה
_________________
www.gtrs.co.il
מכירה והשכרה
nimrod
Supporter
הצטרף: 01 אוג' 01
הודעות: 3887
מיקום: בצומת של אלקטרוניקה, חשמל, רמקולים ומוזיקה
הודעה פורסם: שלישי 31 מאי,16 13:12
ציטוט:
הציור העליון מספיק מפורט?

בהחלט.

ציטוט:
זה מאה עד 240 וולט AC ומאתיים מיליאמפר בכניסה ?

הספק הזה הוא אוניברסלי ויכול לעבוד עם כל מתח רשת שבין 100 ל 240 וולט. בארץ המתח התקני הוא 220 וולט כך שזה מתאים.
200mA זה הזרם שהוא צורך מהרשת.

ציטוט:
מה זה 47...63 ? הרץ?

טווח תדר זרם החילופין של הרשת שהספק יכול לעבוד. בארץ התדר הוא 50 הרץ, כך שזה מתאים.

ציטוט:
זה 9 וולט DC ו-500 מיליאמפר ביציאה?

זה המתח (הקבוע...) והזרם המכסימאלי שהספק נותן.
המתח מתאים לתחום שמצויין בתרשים הנ"ל (בין 7 ל- 12 וולט) לגבי הזרם תבדוק במנואל שהמקלדת לא צורכת יותר מכ- 400 מיליאמפר #read

#smile
_________________
... http://boniton.co.il הגברה,תאורה ותיקונים
http://bt-12.com The Balanced Tilters...
בונה מורשה לארגזים שופריים של http://billfitzmaurice.net/
  גולן
הצטרף: 20 אפר' 02
הודעות: 156
מיקום: ירושלים
הודעה פורסם: שלישי 31 מאי,16 21:50
המון תודה על התשובה המפורטת. #thankyou
_________________
www.gtrs.co.il
מכירה והשכרה
  גולן
הצטרף: 20 אפר' 02
הודעות: 156
מיקום: ירושלים
הודעה פורסם: שישי 10 יונ',16 20:15
אני לא מצליח למצוא איפה אפשר לקנות שנאי כזה...

מישהו מכיר באיזור השרון?
_________________
www.gtrs.co.il
מכירה והשכרה
nimrod
Supporter
הצטרף: 01 אוג' 01
הודעות: 3887
מיקום: בצומת של אלקטרוניקה, חשמל, רמקולים ומוזיקה
איפה לא...
הודעה פורסם: שישי 10 יונ',16 20:49
כפי שרשמתי בכל חנות אלקטרוניקה/גאג'טים וכו'.
חפש בגוגל "ספק כח ממותג 9 וולט 1 אמפר" לדוגמה

#smile
_________________
... http://boniton.co.il הגברה,תאורה ותיקונים
http://bt-12.com The Balanced Tilters...
בונה מורשה לארגזים שופריים של http://billfitzmaurice.net/
  גולן
הצטרף: 20 אפר' 02
הודעות: 156
מיקום: ירושלים
הודעה פורסם: רביעי 29 יונ',16 15:55
מצאתי שנאי עם 9V ו-1A ביציאה. האם הוא מתאים? אם לא מה טווח הזרם ביציאה שלא יעשה נזק?
_________________
www.gtrs.co.il
מכירה והשכרה
nimrod
Supporter
הצטרף: 01 אוג' 01
הודעות: 3887
מיקום: בצומת של אלקטרוניקה, חשמל, רמקולים ומוזיקה
הודעה פורסם: רביעי 29 יונ',16 16:12
השנאי יתאים.

ערך המתח של ספק הכח צריך להיות זהה לערך מתח העבודה של המכשיר שאותו הוא מיועד להזין (במקרה זה 9 וולט)
ערך הזרם של ספק הכח צריך להיות זהה או במעט גבוה מהזרם שנצרך ע"י המכשיר.

תאורטית הזרם של ספק הכח יכול להיות גבוה בלי גבול מהנצרך ע"י המכשיר אבל אז הספק סתם יהיה גדול/כבד/יקר
המכשיר בכל מקרה יצרוך רק את הזרם הדרוש גם אם הספק 'יכול לתת' זרם גדול בסדרי גודל...#think

כל עוד זרם ספק הכח לא נמוך מהנצרך ע"י המכשיר, הכל טוב #thumbsup

#smile
_________________
... http://boniton.co.il הגברה,תאורה ותיקונים
http://bt-12.com The Balanced Tilters...
בונה מורשה לארגזים שופריים של http://billfitzmaurice.net/
