הנה מה שעושים במקום להשתעמם..

פורסם: שבת 27 מאי,17 20:24

עדכון: לגודל צערי חלק מהתמונות בטופיק נעלמו עקב ירידת השרת של interload
אם זה אפשרי בכלל אזי אנסה לשחזר אותם בהמשך-אתכם הסליחה
---
הי לכולם, נמצא לתקופה קצרצרה בין שתי עבודות (בתחום המחשבים הסייבר והלא נודע..)
וכדי לנצל את הזמן עושה כל מיני דברים יצירתיים.. הנה אחד מהם:

הקלק על התמונה לצפיה בגודל מלא

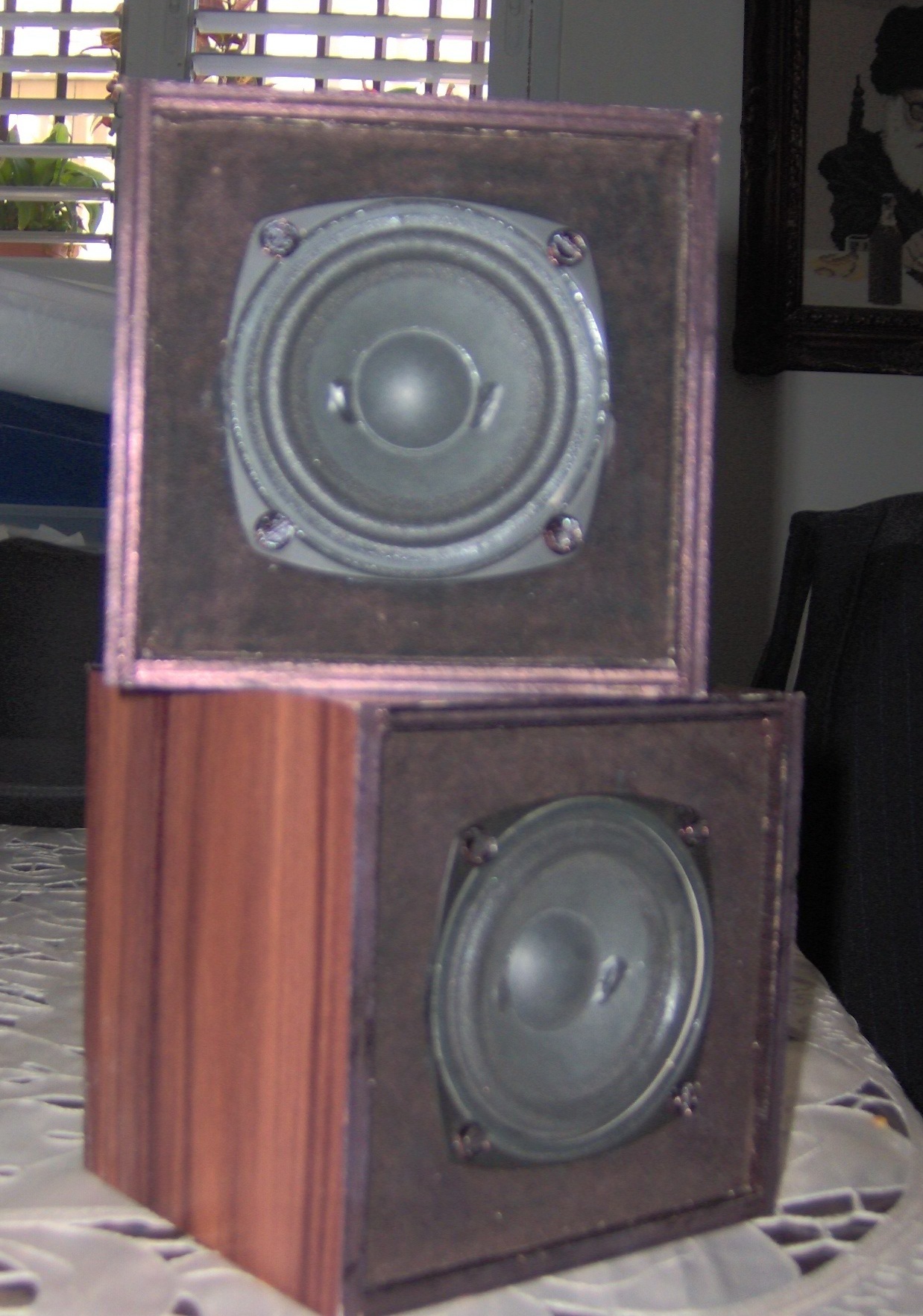

סוג של "שיטבוקס" בסגנון AURATONE'S רק שכאן מדובר באלמנטים של ALTEC וגודל 3.5"
בניתי שכבה פנימית של סיבית ומבחוץ רואים רק את שכבת ה'סנדביץ', זה מצלצל נפלא!
כבר הותקן אצל 'הנרי' ( #bass

) באולפן האישי וחובר למגבר QUAD ושוכן כבוד ליד הימהה

התחלתי עם תכנון הקופסה ומשם עם ללכת לנגריה ולהתעקש על הגדלים והגימור ולצבוע
לגמר עם טפט אותנטי, ובעיקר לחבר ולקבע הכל באופן שמאפשר לבדוק את זה בווליום סביר
ולחזור להלחים בנוסף גם הגנת פיוז וכן קרוס אובר (ס"ב קבל אחד) לסינון תדרי הסאב
נשאר רק לשים לוגו #wink

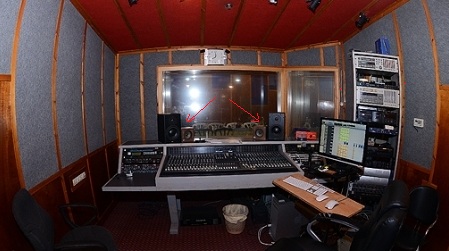

טוב, בפעם הקודמת שבאה לי מוזה דומה ליצר "אאורטונים" זה נגמר ככה:

(זכויות התמונה שמורות ל"שלאגר-נט")
התרגשתי לבוא לשם ארבע שנים אחרי ולראות שעדיין משתמשים בהם לבדיקות

חזרה למעלה

mixtrim

תומך

הצטרף: 23 אפר' 11

הודעות: 594

מיקום: מרכז

זה היה צפוי..

פורסם: רביעי 31 מאי,17 22:32

אני מתחיל עם פרויקט בניית YAMAHA' - NS10-STUDIO'
אמנם הרטריגר לזה נובע ממה שהוזכר בפוסט הקודם..
אבל גם כי מתברר שיש דרישה גם ל CLONES
אולפן אחד מכובד הבטיחו לי שאם ובאמת זה ישמע טוב יאמצו אותו מיידית!
(אם זה באמת ישמע טוב יש מצב אני מצטרף אותם אצלי כאחוריים בסראונד #think

)

נשארו לי אלמנטים ישנים מההחלפה האחרונה (2 וופרים ו 2 טוויטרים)
עובדים טוב רק לא חדשים (ככבו 9 שנים נפלאות) ונראים צהבהבים בהתאם.

יש אצלי גם זוג מקורי מכויל לצורך ההשוואות, ואני מסתמך על סכמה מהרשת זאת-

הקלק על התמונה לצפיה בגודל מלא

יש צורך לברר כמה נקודות
א. האם הקבלים שבסכמה הינם ביפולארים כפי שההגיון אומר לא ברור לי מהאיור
ובמידה ולא אז האם קבלים C2A C2B הם הפוכים אחד לשני או מקבילים?
ב. האם יש דרך למדוד את ערכי הסלילים (ביחידות mH) עם רב מודד סטנדרטי?
ג. מצוין מאחורי המוניטור המקורי שההתנגדות האומית הכללית היא 8 אום
אולם במדידה האלמנטים מציעים 7.2 ו- 6.9 בהתאמה, האם זה ישתנה אחרי חיבור וקרוס אובר?
החישוב הסכמתי יתכן שהוא תאורטי בלבד? וגם אולי הוא בכלל תואם את הדגם NS10M הרגיל?

תודה
MiXtRiM

חזרה למעלה

ReuvenM

Administrator

הצטרף: 17 מאי 01

הודעות: 19380

מיקום: תל אביב

פורסם: חמישי 01 יונ',17 13:51

כבוד על היוזמה, רק תיזהר שזה לא ייגמר בפס יצור כמו שקורה לכמה חברים כאן... בסוף שוכחים מהמוזיקה.
הימאה לא יישמעו "טוב" אף פעם #smile

כי יש להם אופי עיקש משלהם שטכנאים התרגלו עליו, מעין שיט בוקס בדרגה גבוהה יותר...

לגבי הקבלים, הם לא קטביים בגלל אופי הפעולה במעגל. אם לא תמצא תוכל לשים שניים הפוכים בטור מינוס אל מינוס, רק לא אלקטרוליטיים.
סלילים קשה למדוד כך. גם עכבה אינה מדויקת במדידת התנגדות, אבל בערך עובר כאן....
_________________
Facebook של אקט ::: חפש לפני שתשאל ::: התקנון! ::: אינדקס ::: האינפו

חזרה למעלה

mixtrim

תומך

הצטרף: 23 אפר' 11

הודעות: 594

מיקום: מרכז

פורסם: חמישי 01 יונ',17 16:31

תודה ראובן
אל דאגה מוזיקה תמיד תהיה שם בשביל הנשמה, אבל כדי לשרוד בישראל זלגתי לי להי-טק.
#pardon

--
אם הבנתי נכון:
אם הקבלים הם ללא קוטביות זה בעצם אומר ששני הקבלים (C2) הם מקבילים אלקטרונית
מה שאומר קיבוליות של C2A+C2B כלומר אפשר לשים קבל אחד בערך שניהם?

החשד שלי היה שהם כן קוטביים ומוצבים הפוך כך שבכל חלק הגל סינוס (עולה/יורד) רק אחד "פעיל".

אבל כנראה שצדקת כי בתמונה הזו (מגוגל) הם נראים באותו הכיוון וחיבור מקבילי-

הקלק על התמונה לצפיה בגודל מלא

כמובן בהנחה שזה לא מדגם NS10M הרגיל אלא ה STUDIO
--
ובקשר לסלילים נראה שאטרך ללכת על ה "בערך", (ו..לא להאמין) פשוט להפעיל את האזניים..
#biggrin

חזרה למעלה

ReuvenM

Administrator

הצטרף: 17 מאי 01

הודעות: 19380

מיקום: תל אביב

פורסם: חמישי 01 יונ',17 16:45

במקביל הקיבוליות סיכומית. גם ערכי העמידות.
עם נגדים במקביל ההתנגדות חיסורית.
_________________
Facebook של אקט ::: חפש לפני שתשאל ::: התקנון! ::: אינדקס ::: האינפו

חזרה למעלה

t-kol

S.Supporter

הצטרף: 05 נוב' 01

הודעות: 2949

מיקום: אשדוד ו גן-יבנה

פורסם: שישי 02 יונ',17 00:13

קבלים אני קונה ברשת EBAY
חפש קבלים המיועדים למתח עבודה של 100וולט או יותר, כפי שראובן אמר, לא אלקטרוליטים.
באותה הזדמנות הזמן מודד LCR דיגיטלי ותוכל למדוד את הסלילים.
אם תרצה לייצר לבד, חוט של 0.8 - 1 ממ מצופה לכה, כדי להגדיל את ההשראות לפף על ליבת מתכת, בורג גדול זה פיתרון מצויין.
_________________
ציוד הגברה-המומחיות שלנו, מעבדות תיקונים לציוד אודיו מקצועי T-KOL 08-8524785 / 054-4282553
http://shop.ebay.com/merchant/huckyts

חזרה למעלה

mixtrim

תומך

הצטרף: 23 אפר' 11

הודעות: 594

מיקום: מרכז

הנה מתקדמים

פורסם: שני 12 יונ',17 00:14

פרויקט ה NS10 STUDIO ממשיך..
כבר בחנתי את הקרוס אוברים שיצאו כמעט נאמנים למקור למעט העובדה
שהשתמשתי בסלילים מוכנים ששלפתי מתוך רמקולים ישנים של MOREL
ושבהעדר יכולת מדידה הסתפקתי בזה שהם פשוט נשמעו לי טוב במכלול.
וגם החלפתי את הקבל דוד המסורתי (10 מיק"פ) שבין הדקי הוופר בקבל חרסינה בערך זהה

הנה שלב ההרכבה בדיקה והלחמה של הקרוס אובר על הפרינט ללא הסלילים

הקלק על התמונה לצפיה בגודל מלא

את הסלילים אצמיד היטב בעזרת אזיקונים ללולאות בורג קטנות המוברגות פנימית
לפני ההצמדה תודבק בתחתית כל סליל שכבת ספוג עבה למניעת רעידה על המארז

הקלק על התמונה לצפיה בגודל מלא

גם שלב המעטפת בהתקדמות מתמדת הנה:

הקלק על התמונה לצפיה בגודל מלא

העץ הוא MDF צפוף העובי והגודל הכללי נאמן למקור במדויק
לציפוי השתמשתי בטפט פלסטי נדבק בצבע עץ שחור

זה מה יש.. זזתי להכין מדבקות ב"פונט המקורי"..
_________________
אם אין אני לי Rupert Neve לי..
_______________________
PC i7,German AD\DA & Soundcard w/ 32 i/o on adat digital, British 2 digital consoles linked- for 64ch on mix, & idol Mic Preamp

חזרה למעלה

mixtrim

תומך

הצטרף: 23 אפר' 11

הודעות: 594

מיקום: מרכז

הפינאלה!

פורסם: רביעי 14 יונ',17 09:29

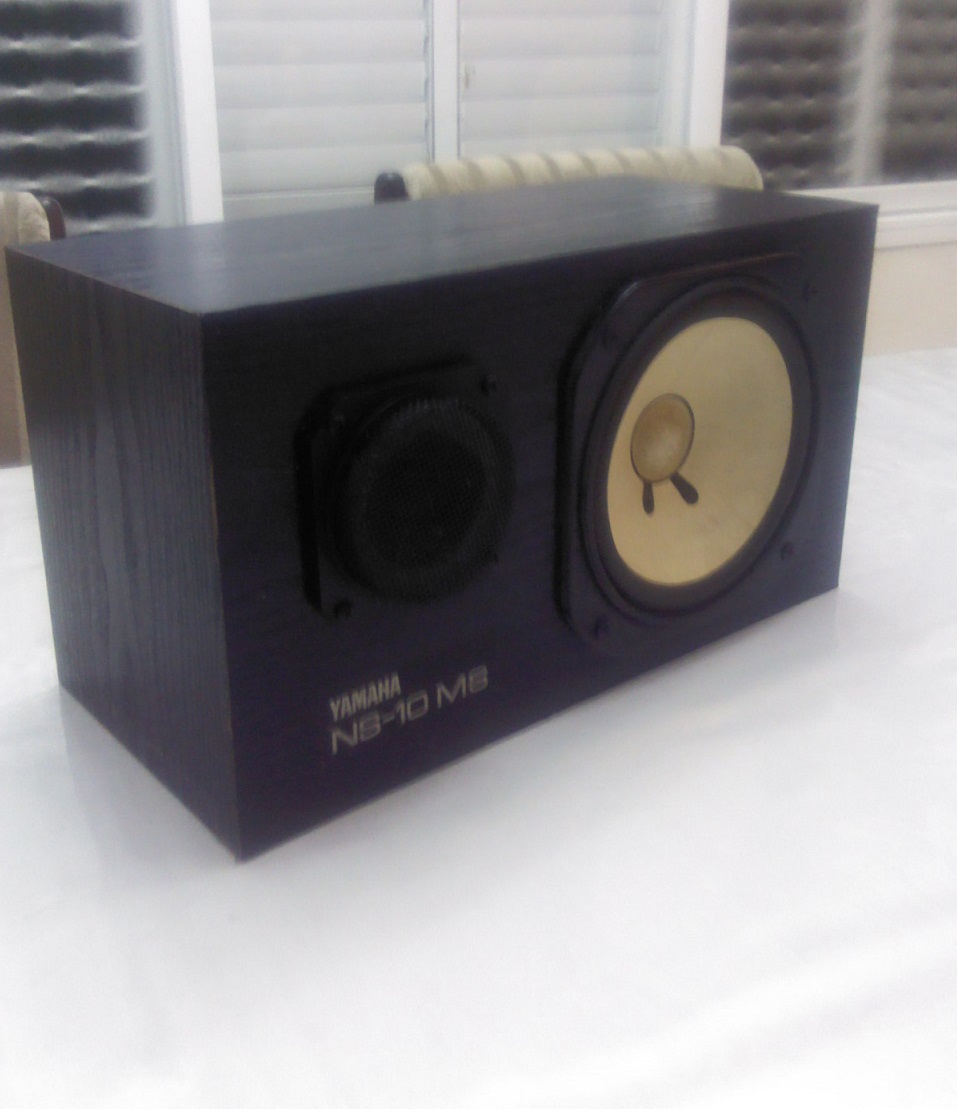

עדכון: אתמול סיימתי את הפרוייקט NS10 STUDIO השאפתני

הקלק על התמונה לצפיה בגודל מלא

הציון שאני נותן לעצמי זה נניח 6 מתוך 10 (אבל החברים באולפן נתנו "10" #smile

)
--
אחרי שהרכבתי את כל האלקטרוניקה במקומה, אטמתי את המוניטור מבפנים בכל הפינות בסיליקון
ומילאתי את המוניטור בצמר סלעים (זה הצהוב) בדחיסות די גבוהה ובהקפדה שלא יפריע לוופר
רק אז סגרתי את המוניטור מאחור, כשמראש בניתי מסגרת פנימית מאחור במרחק המתאים
ובסגירה מרחתי דבק סיליקון על המסגרת והכנסתי את הדופן האחורית (שעליה המחברים)
בלחץ עד למסגרת הפנימית תוך טפיחות פטיש לייצוב, התקבלה קופסה חזקה וסגורה היטב.

את הדופן האחורית השחרתי מראש בצבע(לא טפט), ולסיום הדבקתי "לוגו" מקדימה ומאחור.
ה"מיתוג" יצא לי כל כך אמיתי שניבהלתי ולצורך זכויות יוצרים שיניתי לכיתוב "MS" בדגם
--

למה ציון 6 מתוך 10?
א. כי הסלילים לא מדויקים רק פשוט נשמעו לי "נכונים" במכלול יחד עם הקרוסאובר והאלמנטים
ב. כי העץ איננו אותנטי כמו העץ הישן וציפוי הפורניר בזה המקורי, ומן הסתם גם זה משפיע.
ג. כי כיוון שהאלמנטים לא לגמרי חדשים אז יתכן שזה שזה נשמע נהדר זה בהתאם לאלו שהרכבתי
(אולי אלמנטים חדשים ישמעו חריפים וחדים מדאי? לכו תדעו)
ד. התוכנית היתה להתקין פיוז ביטחון רק על הטוויטר (שמועד לפורענות בימהה)
אבל שכחתי.. (מה לעשות רק בן-אדם) ולא בא לי לפתוח הכל מחדש.
אז צימדתי להם כבל חיצוני עם פיוז (בערך יותר גבוה) להגנה כללית על כל המוניטור.
--

ועכשיו לחדשות הטובות האולפן אימץ אותם אחרי האזנה קצרה!
הנה הם כבר מורכבים אצלם:

סורי על איכות התמונה, תודה לעוזרים, אני כבר חושב על הפרויקט הבא..
